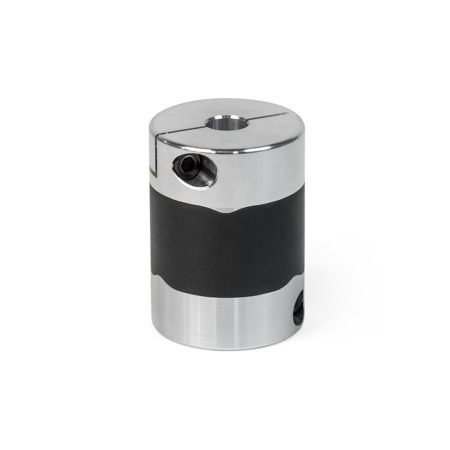

GN 2248 Vastausherkät kytkimet Alumiini, vulkanoitu, tärinää vaimentava, kiinnityskeskiöllä

Vastausherkät kytkimet GN 2248: Alumiini, vulkanoitu, tärinää vaimentava, kiinnityskeskiöllä

Kytkimet - Eri tyyppien yleiskatsaus Yleistietoja kytkimistä Asennustietoja kytkimistä Teknisiä tietoja kytkimistä ISO Fundamental Tolerances Muovin ominaisuudet

Tuotteen kuvaus

Vastausherkät GN 2248 -paljekytkimet välittävät kulma-asennot ja momentit erittäin tarkasti ja ilman välystä. Elastomeerielementit sitovat kiinnityskeskiöt yhteen kompensoiden akselin yhdensuuntaisuusvirheet ja heittotoleranssit. Kiinnityskeskiöt varmistavat helpon asentamisen.

Vastausherkkiä GN 2248 -kytkimiä käytetään ensisijaisesti sovelluksissa, joissa vaaditaan tarkkaa kohdentamista ja liikkeen välittymistä, esim. käyttöteknologian testauspenkeissä tai vastaavissa sovelluksissa.

Tekninen eritelmä

Keskiö
AlumiiniAL

Elastomeerikomponentti
Hydrattu akryylinitriittibutadieeni-kumiH
(HNBR)

Musta
Kovuus 75±5 Shore A

Käyttölämpötila –20 - +80 °C

Kuusiokoloruuvit ISO 4762
Terästä, mustattu

RoHS

GN 2248 Vastausherkät kytkimet, alumiini, vulkanoitu, tärinää vaimentava, kiinnityskeskiöllä luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Porakoodi

B	Ilman uraa

Näytä / piilota sarakkeet

d₁	d₂ - d₃ H8 suositeltu akselin toleranssi h7						d₄	l₁	l₂ Akselin maks. sisäänvientisyvyys	l₃	l₄

15	4-4	4-5	5-5	-	-	-	M 1,6	23	6,5	2,15	5
19	5-5	5-6	5-8	6-6	6-8	8-8	M 2	26	7,7	2,65	6,5
25	6-6	6-8	6-10	8-8	8-10	10-10	M 2,5	32	9,5	3,25	9
30	8-8	8-10	8-12	10-10	10-12	12-12	M 3	36	11	4	11
39	12-12	12-14	12-16	14-14	14-16	16-16	M 4	48	15,5	4,5	14,5
56	20-20	20-25	25-25	-	-	-	M 5	60	19,5	5,5	20

Näytä / piilota sarakkeet

d₁	Kiristysmomentti ruuveille Nm ≈	Nimellismomentti Nm	Maks. kiertonopeus (rpm)	Inertiamomentti kgm²	Staattinen kiertojäykkyys Nm/rad	Akselin maks. poikkeama sivusuunnassa mm	Aksiaalinen mm	kulma º

15	0,25	1,1	42000	2,3 x 10^{^-7}	43	0,15	± 0,2	1,5
19	0,5	2,1	33000	6,9 x 10^{^-7}	88	0,15	± 0,2	1,5
25	1	4	25000	2,5 x 10^{^-6}	140	0,15	± 0,2	1,5
30	1,5	6,3	21000	6 x 10^{^-6}	220	0,2	± 0,3	1,5
39	2,5	13,5	16000	2,3 x 10^{^-5}	520	0,2	± 0,3	1,5
56	7	35	11000	1,2 x 10^{^-4}	1500	0,2	± 0,3	1,5
