GN 823 Indeksitapit Teräs / ruostumaton teräs, käyttövivulla, ulkokierteellä

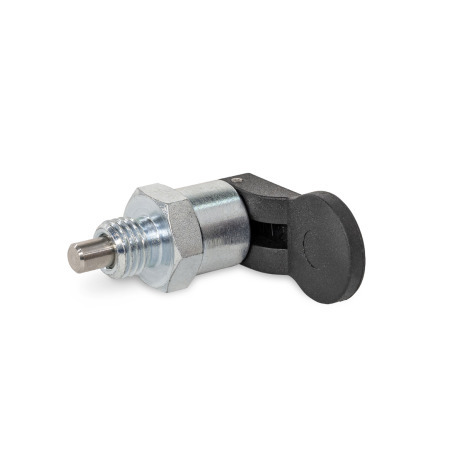

Indeksitapit GN 823: Teräs / ruostumaton teräs, käyttövivulla, ulkokierteellä
Materiaali: ST - Teräs
Tyyppi: B - Ilman lepoasentoa
Ruostumaton-teraes-laatuluokka-1

Tuoteperhe Ruostumaton teräs laatuluokka 1

Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.

Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:

Edelstahl Güteklasse 1 Ruostumaton teräs laatuluokka 1

Edelstahl Güteklasse 2 Ruostumaton teräs laatuluokka 2

Edelstahl Güteklasse 4 Ruostumaton teräs laatuluokka 4

Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista

Näytä kaikki ruostumattomasta teräksestä valmistetut tuotteet
Luettelo indeksitappityypeistä Kuormitusluokitustiedot Metrinen ISO-taajakierre DIN 13 ISO-perustoleranssit Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Indeksitappeja GN 823 käyttövivulla voidaan käyttää esimerkiksi vaunujen lukitsemiseen ohjaimilla. Jousitappi vedetään sisään yksinkertaisesti käyttövivusta painamalla.

Tyyppiä C voidaan käyttää myös vetämällä ja lukitsemalla jousitappi sisäänvedettyyn asentoon (lepoasento).

Tekninen eritelmä

Ohjain

  • TeräsST
    Sinkitty, sinipassivoitu
  • Ruostumaton teräsNI AISI 303

Jousitappi
Ruostumaton teräs AISI 303

Vipu
Muovi, polyftalamidi (PPA)

  • Lasikuituvahvistettu
  • MustaSWSW

Painejousi
Ruostumaton teräs AISI 302

RoHS

Lisävaruste

Kohdistusholkit GN 412.2 (kauluksella)
Kohdistusholkit GN 412.4 (kauluksella)
Kohdistusholkit GN 412.3 (suurennetulla kartiolla)
Kohdistusholkit GN 412.5 (suurennetulla kartiolla)
Väliholkit GN 609.5 (ruostumaton teräs)
Asennuslohkot GN 412.1 (Sinkkivalu)
Asennuslohkot GN 612.1 (Teräs)
Ruostumaton teräs - Asennuslohkot GN 612.1 (Ruostumaton teräs)
Matalat kuusiomutterit GN 909
Ruostumaton teräs - Matalat kuusiomutterit GN 909.5

GN 823 Indeksitapit, teräs / ruostumaton teräs, käyttövivulla, ulkokierteellä luonnos
Piilota tekninen piirros
GN 823 Indeksitapit, teräs / ruostumaton teräs, käyttövivulla, ulkokierteellä luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

BIlman lepoasentoa
CLepoasennolla

Tunnistenro

RStandardikierre
FTaajakierre
Näytä / piilota sarakkeet
d1
Tappi h9
Reikä +0,08 / +0,03		l1d2
Tunnistenro. R
Tunnistenro. F		d3l2l3l4l5 ≈l6 ≈l7 ≈Avainväli A/F
45M 10M 10 x 117820262304715
55M 10M 10 x 117820262304715
67M 12M 12 x 1,5221027353406319
77M 12M 12 x 1,5221027353406319
810M 16M 16 x 1,5261233433517822
1010M 16M 16 x 1,5261233433517822

Koonti ja hinta
Läpimitta d1
Pituus l1
Tyyppi


Tunnistenro


Materiaali


Väri
Musta
Eritelmät

Läpimitta d1
Pituus l1
Tyyppi


Tunnistenro


Materiaali


Väri
Musta

Valittu osa (Tilausohjeet)

Yhteensä (netto)
8,28 €
plus ALV 1,57 €
brutto 9,85 €
Toimitusaika 5-9 päivää
Paino: 0,026 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
73181900
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 200,00 € -> 10 % alennus
alkaen 300,00 € -> 20 % alennus
alkaen 400,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
