GN 823 Indeksitapit Ruostumaton teräs, käyttövivulla, laipalla pintakiinnitykseen

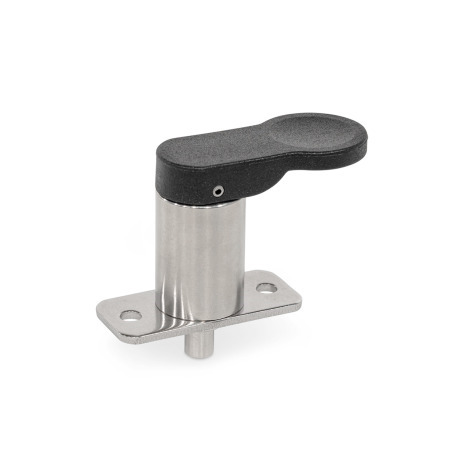

Indeksitapit GN 823: Ruostumaton teräs, käyttövivulla, laipalla pintakiinnitykseen
Tyyppi: B - Ilman lepoasentoa
Tunnistenro: BP - Kääntymisen estävä suojaus, samansuuntainen
Materiaali: NI - Ruostumaton teräs
Ruostumaton-teraes-laatuluokka-1

Tuoteperhe Ruostumaton teräs laatuluokka 1

Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.

Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:

Edelstahl Güteklasse 1 Ruostumaton teräs laatuluokka 1

Edelstahl Güteklasse 2 Ruostumaton teräs laatuluokka 2

Edelstahl Güteklasse 4 Ruostumaton teräs laatuluokka 4

Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista

Näytä kaikki ruostumattomasta teräksestä valmistetut tuotteet
Luettelo indeksitappityypeistä Kuormitusluokitustiedot ISO-perustoleranssit Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Indeksitappeja GN 823 käyttövivulla voidaan käyttää esimerkiksi vaunujen lukitsemiseen ohjaimilla. Jousitappi vedetään sisään yksinkertaisesti käyttövivusta painamalla.

Tyyppiä C voidaan käyttää myös vetämällä ja lukitsemalla jousitappi sisäänvedettyyn asentoon (lepoasento).

Tekninen eritelmä

Ohjain
Ruostumaton teräsNI AISI 304

Jousitappi
Ruostumaton teräs AISI 303

Vipu
Muovi, polyftalamidi (PPA)

  • Lasikuituvahvistettu
  • MustaSWSW

Painejousi
Ruostumaton teräs AISI 302

RoHS

Lisävaruste

Kohdistusholkit GN 412.2 (kauluksella)
Kohdistusholkit GN 412.4 (kauluksella)
Kohdistusholkit GN 412.3 (suurennetulla kartiolla)
Kohdistusholkit GN 412.5 (suurennetulla kartiolla)

GN 823 Indeksitapit, ruostumaton teräs, käyttövivulla, laipalla pintakiinnitykseen luonnos
Piilota tekninen piirros
GN 823 Indeksitapit, ruostumaton teräs, käyttövivulla, laipalla pintakiinnitykseen luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

BIlman lepoasentoa
CLepoasennolla

Tunnistenro

BPyörivä
BPKääntymisen estävä suojaus, samansuuntainen
BRKääntymisen estävä suojaus, pystysuora
Näytä / piilota sarakkeet
d1
Tappi h9
Reikä +0,08 / +0,03		l1b1b2d2 -0,05 / -0,1d3d4kl2l3l4l5 ≈l6 ≈l7 ≈s
4535158174,32526226836532
5535158174,32526226836532
67401810224,33034,52,5351048712
77401810224,33034,52,5351048713
810502314264,33842,52,5431360883
1010502314264,33842,52,5431360883

Koonti ja hinta
Läpimitta d1
Pituus l1
Tyyppi


Tunnistenro



Materiaali

Väri
Musta
Eritelmät

Läpimitta d1
Pituus l1
Tyyppi


Tunnistenro



Materiaali

Väri
Musta

Valittu osa (Tilausohjeet)

Yhteensä (netto)
15,56 €
plus ALV 2,96 €
brutto 18,52 €
Toimitusaika 5-9 päivää
Paino: 0,036 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
73181900
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 200,00 € -> 10 % alennus
alkaen 300,00 € -> 20 % alennus
alkaen 400,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
