GN 823 Rastbolzen Edelstahl, mit Betätigungshebel, mit Anschraubflansch

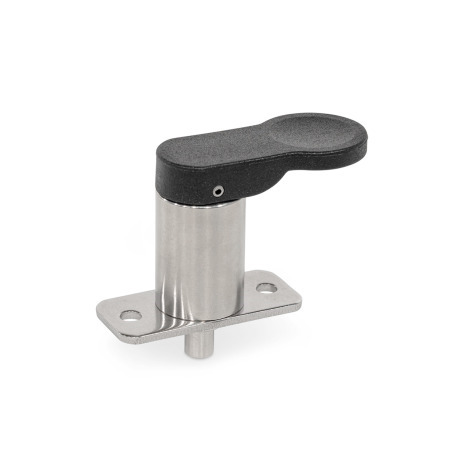

Rastbolzen GN 823: Edelstahl, mit Betätigungshebel, mit Anschraubflansch
Form: B - ohne Rastsperre
Kennzeichen: BP - Verdrehsicherung parallel
Werkstoff: NI - Edelstahl
Edelstahl-Gueteklasse-1

Produktfamilie Edelstahl-Güteklasse 1

Das Ganter Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Edelstahl Güteklasse 1 Güteklasse 1, normale Qualität

Edelstahl Güteklasse 2 Güteklasse 2, hohe Qualität

Edelstahl Güteklasse 4 Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen
Anwendungsvideo GN 823 Anwendungsbeispiele GN 823 Bauartenübersicht Rastbolzen Angaben zur Belastbarkeit ISO-Passungen Edelstahl-Eigenschaften

Produktbeschreibung

Rastbolzen GN 823 mit Betätigungshebel arretieren z. B. Schlitten in Führungen. Das Einziehen des Raststifts erfolgt durch ein einfaches Drücken des Betätigungshebels.

Die Form C ermöglicht zusätzlich ein Betätigen durch Ziehen sowie die Arretierung des Raststifts im eingezogenen Zustand (Rastsperre).

Ausführung

Führung
EdelstahlNI 1.4301

Raststift
Edelstahl 1.4305

Hebel
Kunststoff, Polyphthalamid (PPA)

  • glasfaserverstärkt
  • schwarzSWSW

Druckfeder
Edelstahl 1.4310

RoHS

Zubehör

GN 412.2 Positionierbuchsen (mit Bund)
GN 412.4 Positionierbuchsen (mit Bund)
GN 412.3 Positionierbuchsen (mit Anlaufkegel)
GN 412.5 Positionierbuchsen (mit Anlaufkegel)

GN 823 Rastbolzen, Edelstahl, mit Betätigungshebel, mit Anschraubflansch Skizze
Technische Zeichnung ausblenden
GN 823 Rastbolzen, Edelstahl, mit Betätigungshebel, mit Anschraubflansch Skizze

Artikelvarianten / Tabelle

Form

Bohne Rastsperre
Cmit Rastsperre

Kennzeichen

Bdrehbar
BPVerdrehsicherung parallel
BRVerdrehsicherung rechtwinklig
Spalten ein-/ausblenden
d1
Stift h9
Führung +0,08 / +0,03		l1b1b2d2 -0,05 / -0,1d3d4kl2l3l4l5 ≈l6 ≈l7 ≈sFederdruck in N ≈
Anfang
Ende
4535158174,32526226836532310
5535158174,32526226836532310
67401810224,33034,52,53510487127,520
77401810224,33034,52,53510487137,520
810502314264,33842,52,54313608831234
1010502314264,33842,52,54313608831234

Artikelauswahl und -konfiguration
Durchmesser d1
Länge l1
Form


Kennzeichen



Werkstoff

Farbe
schwarz
Ausführungen

Durchmesser d1
Länge l1
Form


Kennzeichen



Werkstoff

Farbe
schwarz

Anwendungsbeispiele GN 823
c47414db-504e-4a2d-9851-210e816b245c

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
15,56 €
zzgl. ges. Mehrwertsteuer 2,96 €
brutto 18,52 €
Gewicht: 0,036 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
73181900
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 200,00 € -> 10 % Rabatt
ab 300,00 € -> 20 % Rabatt
ab 400,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Projektliste anlegen
Als Favorit speichern
Produkt empfehlen

Lagerverfügbarkeit

  • 2 Stück in 1-2 Tagen lieferbar
  • Ab 3 Stück bitten wir um Anfrage zur Lieferzeit.
