GN 823 Rastbolzen Stahl / Edelstahl, mit Betätigungshebel, mit Außengewinde

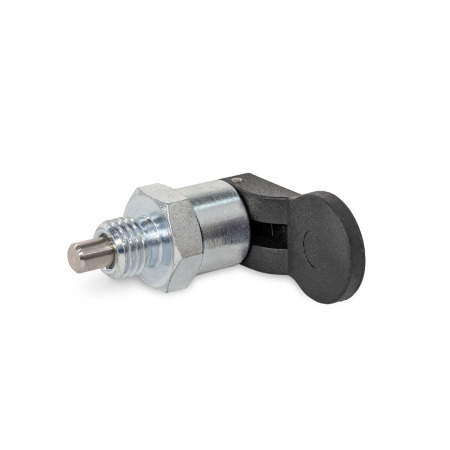

Rastbolzen GN 823: Stahl / Edelstahl, mit Betätigungshebel, mit Außengewinde
Werkstoff: ST - Stahl
Form: B - ohne Rastsperre
Edelstahl-Gueteklasse-1

Produktfamilie Edelstahl-Güteklasse 1

Das Ganter Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Edelstahl Güteklasse 1 Güteklasse 1, normale Qualität

Edelstahl Güteklasse 2 Güteklasse 2, hohe Qualität

Edelstahl Güteklasse 4 Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen
Bauartenübersicht Rastbolzen Angaben zur Belastbarkeit Metrisches ISO-Feingewinde DIN 13 ISO-Passungen Edelstahl-Eigenschaften

Produktbeschreibung

Rastbolzen GN 823 mit Betätigungshebel arretieren z. B. Schlitten in Führungen. Das Einziehen des Raststifts erfolgt durch ein einfaches Drücken des Betätigungshebels.

Die Form C ermöglicht zusätzlich ein Betätigen durch Ziehen sowie die Arretierung des Raststifts im eingezogenen Zustand (Rastsperre).

Ausführung

Führung

  • StahlST
    verzinkt, blau passivert
  • EdelstahlNI 1.4305

Raststift
Edelstahl 1.4305

Hebel
Kunststoff, Polyphtalamid (PPA)

  • glasfaserverstärkt
  • schwarzSWSW

Druckfeder
Edelstahl 1.4310

RoHS

Zubehör

Positionierbuchsen GN 412.2 (mit Bund)
Positionierbuchsen GN 412.4 (mit Bund)
Positionierbuchsen GN 412.3 (mit Anlaufkegel)
Positionierbuchsen GN 412.5 (mit Anlaufkegel)
Distanzringe GN 609.5 (Edelstahl)
Haltestücke GN 412.1 (Zink-Druckguss)
Haltestücke GN 612.1 (Stahl)
Haltestücke GN 612.1 (Edelstahl)
Niedrige Sechskantmuttern GN 909
Niedrige Sechskantmuttern GN 909.5

GN 823 Rastbolzen, Stahl / Edelstahl, mit Betätigungshebel, mit Außengewinde Skizze
Technische Zeichnung ausblenden
GN 823 Rastbolzen, Stahl / Edelstahl, mit Betätigungshebel, mit Außengewinde Skizze

Artikelvarianten / Tabelle

Form

Bohne Rastsperre
Cmit Rastsperre

Kennzeichen

RRegelgewinde
FFeingewinde
Spalten ein-/ausblenden
d1
Stift h9
Bohrung +0,08 / +0,03		l1d2
Kennzeichen R
Kennzeichen F		d3l2l3l4l5 ≈l6 ≈l7 ≈sw
45M 10M 10 x 117820262304715
55M 10M 10 x 117820262304715
67M 12M 12 x 1,5221027353406319
77M 12M 12 x 1,5221027353406319
810M 16M 16 x 1,5261233433517822
1010M 16M 16 x 1,5261233433517822

Artikelauswahl und -konfiguration
Durchmesser d1
Länge l1
Form


Kennzeichen


Werkstoff


Farbe
schwarz
Ausführungen

Durchmesser d1
Länge l1
Form


Kennzeichen


Werkstoff


Farbe
schwarz

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
8,28 €
zzgl. ges. Mehrwertsteuer 1,57 €
brutto 9,85 €
Lieferzeit 5-9 Tage
Gewicht: 0,026 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
73181900
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 200,00 € -> 10 % Rabatt
ab 300,00 € -> 20 % Rabatt
ab 400,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
