GN 823 Posicionadores Acero/acero inoxidable, con palanca de accionamiento, con rosca externa

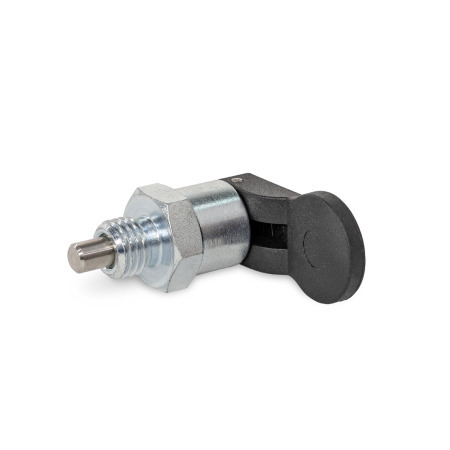

Posicionadores GN 823: Acero/acero inoxidable, con palanca de accionamiento, con rosca externa
Material: ST - Acero
Tipo: B - Sin bloqueo de posición
Clase-de-calidad-1-del-acero-Inoxidable

Familia de productos Clase de calidad 1 del acero Inoxidable

La gama de productos Ganter incluye un gran número de piezas estándar hechas de aceros inoxidables de alta calidad resistentes a la corrosión. Gracias a sus excelentes propiedades, estos materiales se utilizan en una amplia variedad de sectores industriales. Su resistencia a la corrosión y a la oxidación, en particular, contribuyen a la estabilidad del valor y longevidad de las máquinas y equipos.

Para una diferenciación más sencilla, los aceros inoxidables utilizados por Ganter se dividen en clases de calidad del acero inoxidable:

Edelstahl Güteklasse 1 Clase de calidad 1 del acero Inoxidable

Edelstahl Güteklasse 2 Clase de calidad 2 del acero Inoxidable

Edelstahl Güteklasse 4 Clase de calidad 4 del acero Inoxidable

Mostrar información detallada sobre las clases de calidad del acero inoxidable

Mostrar todos los artículos de la categoría Acero inoxidable
Lista de tipos de posicionadores de muelle Información sobre capacidad de carga Rosca fina ISO métrica DIN 13 Tolerancias fundamentales ISO Características del acero inoxidable

Descripción del producto

Los posicionadores GN 823 con palanca de accionamiento se pueden utilizar, por ejemplo, para bloquear carros en guías. El pivote de retención se retrae simplemente presionando la palanca de accionamiento.

El tipo C también se puede accionar tirando y bloqueando el pivote de retención en la posición retraída (bloqueo de posición).

Especificación

Guía

  • AceroST
    Zincado, pasivado azul
  • Acero inoxidableNI AISI 303

Pivote de retención
Acero inoxidable AISI 303

Palanca
Plástico, poliftalamida (PPA)

  • Reforzado con fibra de vidrio
  • NegroSWSW

Muelle de presión
Acero inoxidable AISI 302

RoHS

Accesorio

Casquillos de posicionamiento GN 412.2 (con collar)
Casquillos de posicionamiento GN 412.4 (con collar)
Casquillos de posicionamiento GN 412.3 (con superficie cónica)
Casquillos de posicionamiento GN 412.5 (con superficie cónica)
Anillos distanciadores GN 609.5 (acero inoxidable)
Piezas de sujeción GN 412.1 (Zamac)
Piezas de sujeción GN 612.1 (Acero)
Piezas de sujeción de acero inoxidable GN 612.1 (Acero inoxidable)
Tuercas hexagonales planas GN 909
Tuercas hexagonales planas de acero inoxidable GN 909.5

GN 823 Posicionadores, acero/acero inoxidable, con palanca de accionamiento, con rosca externa Esquema
Ocultar dibujo técnico
GN 823 Posicionadores, acero/acero inoxidable, con palanca de accionamiento, con rosca externa Esquema

Opciones del artículo / Tabla

Tipo

BSin bloqueo de posición
CCon bloqueo de posición

Código

RRosca estándar
FRosca fina
Mostrar / ocultar columnas
d1
Orificio h9
posicionador +0,08 / +0,03		l1d2
Código R
Código F		d3l2l3l4l5 ≈l6 ≈l7 ≈A/F
45M 10M 10 x 117820262304715
55M 10M 10 x 117820262304715
67M 12M 12 x 1,5221027353406319
77M 12M 12 x 1,5221027353406319
810M 16M 16 x 1,5261233433517822
1010M 16M 16 x 1,5261233433517822

Estructura y precio
Diámetro d1
Longitud l1
Tipo


Código


Material


Color
Negro
Especificaciones

Diámetro d1
Longitud l1
Tipo


Código


Material


Color
Negro

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
8,28 €
más IVA 1,57 €
bruto 9,85 €
Tiempo de entrega 5-9 días
Peso: 0,026 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
73181900
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 200,00 € -> 10 % descuento
desde 300,00 € -> 20 % descuento
desde 400,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
Crear lista de proyectos
Guardar como favorito
Recomiende un producto

Datos CAD

Tutorial de descarga de datos CAD

¿No ha encontrado el producto deseado?

Notre équipe de service est disponible du lundi au vendredi de 07:30 à 17:00: +49 7723 6507 - 0

Ir a los elementos personalizados | Ir a las personas de contacto

GN 823-4-5-B-R-ST-SWGN 823-4-5-B-R-NI-SWGN 823-4-5-C-R-ST-SWGN 823-4-5-C-R-NI-SWGN 823-4-5-B-F-ST-SWGN 823-4-5-B-F-NI-SWGN 823-4-5-C-F-ST-SWGN 823-4-5-C-F-NI-SWGN 823-5-5-B-R-ST-SWGN 823-5-5-B-R-NI-SWGN 823-5-5-C-R-ST-SWGN 823-5-5-C-R-NI-SWGN 823-5-5-B-F-ST-SWGN 823-5-5-B-F-NI-SWGN 823-5-5-C-F-ST-SWGN 823-5-5-C-F-NI-SWGN 823-6-7-B-R-ST-SWGN 823-6-7-B-R-NI-SWGN 823-6-7-C-R-ST-SWGN 823-6-7-C-R-NI-SWGN 823-6-7-B-F-ST-SWGN 823-6-7-B-F-NI-SWGN 823-6-7-C-F-ST-SWGN 823-6-7-C-F-NI-SWGN 823-7-7-B-R-ST-SWGN 823-7-7-B-R-NI-SWGN 823-7-7-C-R-ST-SWGN 823-7-7-C-R-NI-SWGN 823-7-7-B-F-ST-SWGN 823-7-7-B-F-NI-SWGN 823-7-7-C-F-ST-SWGN 823-7-7-C-F-NI-SWGN 823-8-10-B-R-ST-SWGN 823-8-10-B-R-NI-SWGN 823-8-10-C-R-ST-SWGN 823-8-10-C-R-NI-SWGN 823-8-10-B-F-ST-SWGN 823-8-10-B-F-NI-SWGN 823-8-10-C-F-ST-SWGN 823-8-10-C-F-NI-SWGN 823-10-10-B-R-ST-SWGN 823-10-10-B-R-NI-SWGN 823-10-10-C-R-ST-SWGN 823-10-10-C-R-NI-SWGN 823-10-10-B-F-ST-SWGN 823-10-10-B-F-NI-SWGN 823-10-10-C-F-ST-SWGN 823-10-10-C-F-NI-SW
