GN 823 Posicionadores Acero inoxidable, con palanca de accionamiento, con brida para montaje en superficie

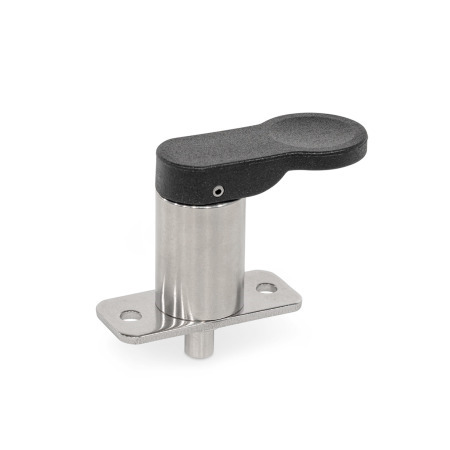

Posicionadores GN 823: Acero inoxidable, con palanca de accionamiento, con brida para montaje en superficie
Tipo: B - Sin bloqueo de posición
Código: BP - Protección antitorsión en paralelo
Material: NI - Acero inoxidable
Clase-de-calidad-1-del-acero-Inoxidable

Familia de productos Clase de calidad 1 del acero Inoxidable

La gama de productos Ganter incluye un gran número de piezas estándar hechas de aceros inoxidables de alta calidad resistentes a la corrosión. Gracias a sus excelentes propiedades, estos materiales se utilizan en una amplia variedad de sectores industriales. Su resistencia a la corrosión y a la oxidación, en particular, contribuyen a la estabilidad del valor y longevidad de las máquinas y equipos.

Para una diferenciación más sencilla, los aceros inoxidables utilizados por Ganter se dividen en clases de calidad del acero inoxidable:

Edelstahl Güteklasse 1 Clase de calidad 1 del acero Inoxidable

Edelstahl Güteklasse 2 Clase de calidad 2 del acero Inoxidable

Edelstahl Güteklasse 4 Clase de calidad 4 del acero Inoxidable

Mostrar información detallada sobre las clases de calidad del acero inoxidable

Mostrar todos los artículos de la categoría Acero inoxidable
Lista de tipos de posicionadores de muelle Información sobre capacidad de carga Tolerancias fundamentales ISO Características del acero inoxidable

Descripción del producto

Los posicionadores GN 823 con palanca de accionamiento se pueden utilizar, por ejemplo, para bloquear carros en guías. El pivote de retención se retrae simplemente presionando la palanca de accionamiento.

El tipo C también se puede accionar tirando y bloqueando el pivote de retención en la posición retraída (bloqueo de posición).

Especificación

Guía
Acero inoxidableNI AISI 304

Pivote de retención
Acero inoxidable AISI 303

Palanca
Plástico, poliftalamida (PPA)

  • Reforzado con fibra de vidrio
  • NegroSWSW

Muelle de presión
Acero inoxidable AISI 302

RoHS

Accesorio

Casquillos de posicionamiento GN 412.2 (con collar)
Casquillos de posicionamiento GN 412.4 (con collar)
Casquillos de posicionamiento GN 412.3 (con superficie cónica)
Casquillos de posicionamiento GN 412.5 (con superficie cónica)

GN 823 Posicionadores, acero inoxidable, con palanca de accionamiento, con brida para montaje en superficie Esquema
Ocultar dibujo técnico
GN 823 Posicionadores, acero inoxidable, con palanca de accionamiento, con brida para montaje en superficie Esquema

Opciones del artículo / Tabla

Tipo

BSin bloqueo de posición
CCon bloqueo de posición

Código

BGiratorio
BPProtección antitorsión en paralelo
BRProtección antitorsión perpendicular
Mostrar / ocultar columnas
d1
Orificio h9
posicionador +0,08 / +0,03		l1b1b2d2 -0,05 / -0,1d3d4kl2l3l4l5 ≈l6 ≈l7 ≈s
4535158174,32526226836532
5535158174,32526226836532
67401810224,33034,52,5351048712
77401810224,33034,52,5351048713
810502314264,33842,52,5431360883
1010502314264,33842,52,5431360883

Estructura y precio
Diámetro d1
Longitud l1
Tipo


Código



Material

Color
Negro
Especificaciones

Diámetro d1
Longitud l1
Tipo


Código



Material

Color
Negro

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
15,56 €
más IVA 2,96 €
bruto 18,52 €
Tiempo de entrega 5-9 días
Peso: 0,036 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
73181900
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 200,00 € -> 10 % descuento
desde 300,00 € -> 20 % descuento
desde 400,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
