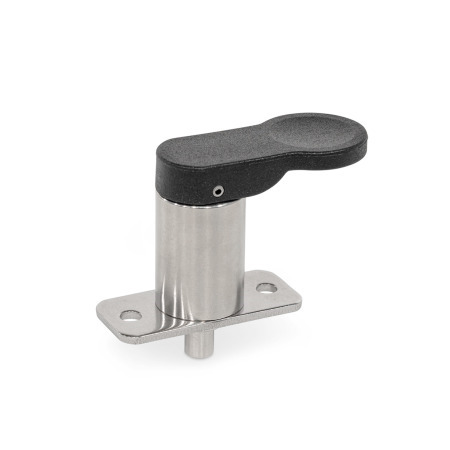

GN 823 Pistoncini di posizionamento a molla Acciaio INOX, con leva di azionamento, con flangia per montaggio a filo

Pistoncini di posizionamento a molla GN 823: Acciaio INOX, con leva di azionamento, con flangia per montaggio a filo
Tipo: B - Senza posizione di arresto
Codifica: BP - Protezione antitorsione parallela
Materiale: NI - Acciaio INOX
Acciaio-inox-in-classe-di-qualita-1

Famiglia di prodotti Acciaio inox in classe di qualità 1

La gamma di prodotti Ganter comprende numerosi componenti standard realizzati in acciai inossidabili di alta qualità. Grazie alle loro proprietà straordinarie, questi materiali sono utilizzati in un'ampia gamma di settori. La loro resistenza alla corrosione e alla ruggine, in particolare, assicura lunga durata a macchine e attrezzature e ne mantiene inalterato il valore.

Per differenziarli facilmente, gli acciai inox utilizzati da Ganter sono suddivisi in classi di qualità:

Edelstahl Güteklasse 1 Acciaio inox in classe di qualità 1

Edelstahl Güteklasse 2 Acciaio inox in classe di qualità 2

Edelstahl Güteklasse 4 Acciaio inox in classe di qualità 4

Mostra informazioni dettagliate sulle classi di qualità dell'acciaio inossidabile

Mostra tutti i prodotti in acciaio inox
Elenco dei tipi di pistoncini di posizionamento a molla Tolleranze fondamentali ISO Caratteristiche dell’acciaio INOX

Descrizione del prodotto

I pistoncini di posizionamento a molla GN 823 con leva di azionamento trovano impiego, ad esempio, per bloccare una rulliera nella sua guida. Il puntale rientra alla semplice pressione della leva di azionamento.

Il tipo C si può anche azionare tirando e bloccando il puntale in posizione rientrata (posizione di arresto).

Specifiche

Guida
Acciaio INOXNI AISI 304

Puntale
Acciaio INOX AISI 303

Leva
Plastica, poliftalammide (PPA)

  • Rinforzo in fibra di vetro
  • neroSWSW

Molla di compressione
Acciaio INOX AISI 302

RoHS

Accessorio

Bussole di posizionamento GN 412.2 (con collare)
Bussole di posizionamento GN 412.4 (con collare)
Bussole di posizionamento GN 412.3 (con cono di entrata)
Bussole di posizionamento GN 412.5 (con cono di entrata)

GN 823 Pistoncini di posizionamento a molla, acciaio INOX, con leva di azionamento, con flangia per montaggio a filo disegno
Nascondi disegno tecnico
GN 823 Pistoncini di posizionamento a molla, acciaio INOX, con leva di azionamento, con flangia per montaggio a filo disegno

Opzioni articolo / Tabella

Tipo

BSenza posizione di arresto
CCon posizione di arresto

Codifica

BGirevole
BPProtezione antitorsione parallela
BRProtezione antitorsione perpendicolare
Mostra / Nascondi colonne
d1
Puntale h9
Foro +0,08 / +0,03		l1b1b2d2 -0,05 / -0,1d3d4kl2l3l4l5 ≈l6 ≈l7 ≈s
4535158174,32526226836532
5535158174,32526226836532
67401810224,33034,52,5351048712
77401810224,33034,52,5351048713
810502314264,33842,52,5431360883
1010502314264,33842,52,5431360883

Selezione e configurazione articolo
Diametro d1
Lunghezza l1
Tipo


Codifica



Materiale

Colore
nero
Specifiche

Diametro d1
Lunghezza l1
Tipo


Codifica



Materiale

Colore
nero

Parte selezionata (Come ordinare)

Totale (netto)
15,56 €
più IVA 2,96 €
lordo 18,52 €
Consegna in 5-9 giorni
Peso: 0,036 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
73181900
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 200,00 € -> 10 % di sconto
da 300,00 € -> 20 % di sconto
da 400,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
