N° identificativo: 1 - Montaggio dal lato frontale
Descrizione del prodotto

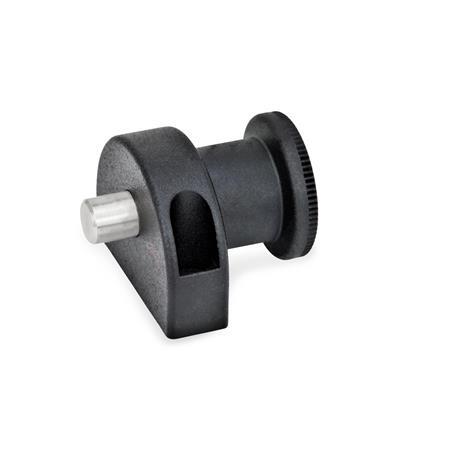

I pistoncini di posizionamento a molla GN 412 si distinguono per la forma compatta. Sono fissati frontalmente con viti a testa cilindrica o posteriormente tramite filettatura. Nel tipo C, la manopola può essere ruotata di 30° dopo aver retratto il pistoncino, mantenendolo in posizione retratta per mezzo del blocco di posizionamento.
Le dimensioni e le misure di collegamento sono adatte alla combinazione con le flange di posizionamento GN 412.1 congiuntamente alle bussole di posizionamento GN 412.2 o GN 412.3.
Specifiche
Guida
Lega di zinco pressofusa
Rivestimento con polveri
Nero, finitura testurizzata
Perno del puntale
Acciaio INOX AISI 303
Manopola
Plastica, poliammide (PA)
- Nero, finitura matt
- Non rimovibile
Molla di pressione
Acciaio INOX AISI 301
RoHS
Accessorio
Flange di posizionamento GN 412.1
Bussole di posizionamento GN 412.2 (Acciaio)
Bussole di posizionamento GN 412.4 (Acciaio INOX)
Bussole di posizionamento GN 412.3 (con cono di entrata)
Bussole di posizionamento GN 412.5 (con cono di entrata)
