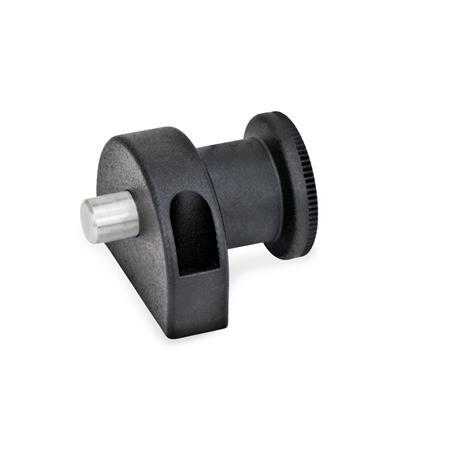

GN 412 Rastbolzen Zink-Druckguss, mit und ohne Rastsperre

Rastbolzen GN 412: Zink-Druckguss, mit und ohne Rastsperre
Form: B - ohne Rastsperre
Kennziffer: 1 - Montage von vorne
Bauartenübersicht Rastbolzen Angaben zur Belastbarkeit Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Rastbolzen GN 412 zeichnen sich durch ihre kompakte Bauweise aus. Die Befestigung erfolgt wahlweise von vorne mit Zylinderschrauben oder durch Gewinde von hinten. Bei der Form C kann der Knopf nach dem Einziehen des Raststiftes um 30° gedreht werden, wodurch er mittels Rastsperre in „eingezogener“ Position gehalten wird.

Die Abmessungen und Anschlussmaße sind für die Kombination mit Haltestücken GN 412.1 in Verbindung mit Positionierbuchsen GN 412.2 bzw. GN 412.3 abgestimmt.

Ausführung

Führung
Zink-Druckguss
kunststoffbeschichtet
schwarz, strukturmatt

Raststift
Edelstahl 1.4305

Knopf
Kunststoff, Polyamid (PA)

  • schwarz, matt
  • nicht demontierbar

Druckfeder
Edelstahl 1.4310
