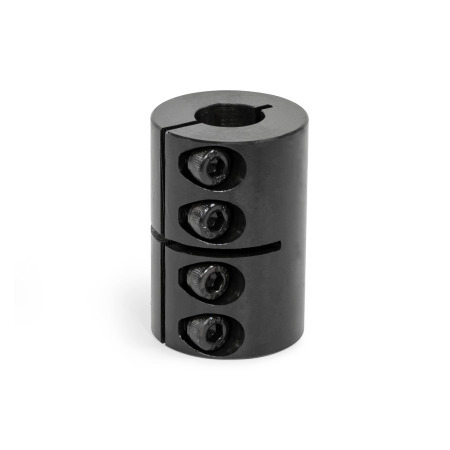

Jäykät kytkimet GN 2260

Materiaali: ST - Teräs
Porakoodi: B - Ilman uraa

Tuoteperhe Ruostumaton teräs laatuluokka 1

Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.

Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:

Ruostumaton teräs laatuluokka 1

Ruostumaton teräs laatuluokka 2

Ruostumaton teräs laatuluokka 4

Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista

Näytä kaikki ruostumattomasta teräksestä valmistetut tuotteet

Kytkimet - Eri tyyppien yleiskatsaus Ura P9 DIN 6885-1 ISO-perustoleranssit Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Jäykät kytkimet GN 2260 yhdistävät tuetut akselit tai niitä käytetään akselien pidennysten kytkentään. Ne välittävät tarkasti kulma-asennot ja suuret momenttiarvot nollavälyksellä, kohdistusvirheitä ja heittotoleranssia kompensoimatta. Uritetun muotoilun ansiosta ne on erittäin helppo asentaa.

Porakoodilla K ura integroituu aina molempiin reikiin d₂ ja d₃. Käyttösovelluksissa, joissa on vahvaa tärinää, suositellaan ruuvilukitusta kiinnitysruuveille.

Tekninen eritelmä

Kytkin

TeräsST
Mustattu
Ruostumaton teräsNI AISI 303
Sileä pinta

Kuusiokoloruuvit ISO 4762

Teräs, mustattu pinta kun ST
Ruostumaton teräs kun NI

Käyttölämpötila -40 °C - +175 °C

RoHS

Sinun yhteyshenkilösi

Etsitkö Ganter-kumppania lähietäisyydeltä? Valitse maa.

d₁	d₂ - d₃ H7	d₄	l₁ ±1	l₂ Akselin maks. sisäänvientisyvyys	l₃	Ruuvien kiristysmomentti kun Nm≈ ST	NI	Nimellismomentti Nm ST	NI	Maks. pyörimisnopeus (min^-1)	Inertiamomentti kgm² ST	NI

18	6-6	M 3	30	14,5	5,5	2	1,6	30	25	4000	2,02 x 10^{^-6}	2,04 x 10^{^-6}
24	8-8	M 3	35	17	8,5	3	1,6	50	40	4000	7,91 x 10^{^-6}	8,01 x 10^{^-6}
29	10-10	M 4	45	21,5	10	4,5	3,9	100	90	4000	2,16 x 10^{^-5}	2,19 x 10^{^-5}
29	12-12	M 4	45	21,5	10	4,5	3,9	100	90	4000	2,16 x 10^{^-5}	2,19 x 10^{^-5}
34	14-14	M 5	50	24	11,5	9	7,6	190	160	4000	4,33 x 10^{^-5}	4,39 x 10^{^-5}
34	15-15	M 5	50	24	11,5	9	7,6	190	160	4000	4,33 x 10^{^-5}	4,38 x 10^{^-5}
34	16-16	M 5	50	24	11,5	9	7,6	190	160	4000	4,12 x 10^{^-5}	4,38 x 10^{^-5}
42	20-20	M 6	65	31,5	16	15	13,2	350	300	4000	1,37 x 10^{^-4}	1,39 x 10^{^-4}
45	25-25	M 6	75	36,5	17,5	15	13,2	390	325	4000	2,12 x 10^{^-4}	2,15 x 10^{^-4}
53	30-30	M 6	83	40,5	20,5	15	13,2	475	400	4000	4,51 x 10^{^-4}	4,57 x 10^{^-4}
67	35-35	M 8	95	46,5	25	40	32	1100	925	4000	1,33 x 10^{^-3}	1,34 x 10^{^-3}
77	40-40	M 8	108	53	30	40	32	1325	1100	4000	2,65 x 10^{^-3}	2,69 x 10^{^-3}
85	50-50	M 10	124	61	33	84	63	2250	1875	4000	4,36 x 10^{^-3}	1,41 x 10^{^-3}
