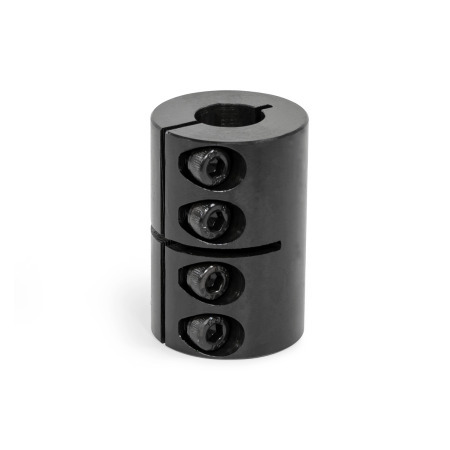

Acoplamientos rígidos GN 2260

Material: ST - Acero
Código de orificio: B - Sin chavetero

Familia de productos Clase de calidad 1 del acero Inoxidable

La gama de productos Ganter incluye un gran número de piezas estándar hechas de aceros inoxidables de alta calidad resistentes a la corrosión. Gracias a sus excelentes propiedades, estos materiales se utilizan en una amplia variedad de sectores industriales. Su resistencia a la corrosión y a la oxidación, en particular, contribuyen a la estabilidad del valor y longevidad de las máquinas y equipos.

Para una diferenciación más sencilla, los aceros inoxidables utilizados por Ganter se dividen en clases de calidad del acero inoxidable:

Clase de calidad 1 del acero Inoxidable

Clase de calidad 2 del acero Inoxidable

Clase de calidad 4 del acero Inoxidable

Mostrar información detallada sobre las clases de calidad del acero inoxidable

Mostrar todos los artículos de la categoría Acero inoxidable

Acoplamientos: resumen de modelos Chaveteros P9 DIN 6885-1 Tolerancias fundamentales ISO Características del acero inoxidable

Descripción del producto

Los acoplamientos rígidos GN 2260 conectan ejes soportados o se usan como acoplamientos para extensiones de ejes. Transmiten posiciones angulares y pares elevados con precisión y sin juego, sin necesidad de compensar errores de alineación ni tolerancias de concentricidad. El diseño ranurado los hace muy fáciles de instalar.

Con el código de orificio K, el chavetero siempre está integrado en ambos orificios d₂ and d₃. Para aplicaciones con fuertes vibraciones, se recomienda bloqueo de rosca para los tornillos de fijación.

Especificación

Acoplamiento

AceroST
Pavonado
Acero inoxidableNI AISI 303
Acabado liso

Tornillos de cabeza allen ISO 4762

Acero, pavonado para ST
Acero inoxidable para NI

Temperatura de trabajo de -40 °C a +175 °C

RoHS

Su persona de contacto

¿Busca un socio de Ganter próximo a su localidad? Seleccione su país.

d₁	d₂ - d₃ H7	d₄	l₁ ±1	l₂ Máx. profundidad de inserción del eje	l₃	Par de apriete de los tornillos en Nm≈ ST	NI	Par nominal en Nm ST	NI	Máx. velocidad de rotación (min^-1)	Momento de inercia en kgm² ST	NI

18	6-6	M 3	30	14,5	5,5	2	1,6	30	25	4000	2,02 x 10^{^-6}	2,04 x 10^{^-6}
24	8-8	M 3	35	17	8,5	3	1,6	50	40	4000	7,91 x 10^{^-6}	8,01 x 10^{^-6}
29	10-10	M 4	45	21,5	10	4,5	3,9	100	90	4000	2,16 x 10^{^-5}	2,19 x 10^{^-5}
29	12-12	M 4	45	21,5	10	4,5	3,9	100	90	4000	2,16 x 10^{^-5}	2,19 x 10^{^-5}
34	14-14	M 5	50	24	11,5	9	7,6	190	160	4000	4,33 x 10^{^-5}	4,39 x 10^{^-5}
34	15-15	M 5	50	24	11,5	9	7,6	190	160	4000	4,33 x 10^{^-5}	4,38 x 10^{^-5}
34	16-16	M 5	50	24	11,5	9	7,6	190	160	4000	4,12 x 10^{^-5}	4,38 x 10^{^-5}
42	20-20	M 6	65	31,5	16	15	13,2	350	300	4000	1,37 x 10^{^-4}	1,39 x 10^{^-4}
45	25-25	M 6	75	36,5	17,5	15	13,2	390	325	4000	2,12 x 10^{^-4}	2,15 x 10^{^-4}
53	30-30	M 6	83	40,5	20,5	15	13,2	475	400	4000	4,51 x 10^{^-4}	4,57 x 10^{^-4}
67	35-35	M 8	95	46,5	25	40	32	1100	925	4000	1,33 x 10^{^-3}	1,34 x 10^{^-3}
77	40-40	M 8	108	53	30	40	32	1325	1100	4000	2,65 x 10^{^-3}	2,69 x 10^{^-3}
85	50-50	M 10	124	61	33	84	63	2250	1875	4000	4,36 x 10^{^-3}	1,41 x 10^{^-3}
