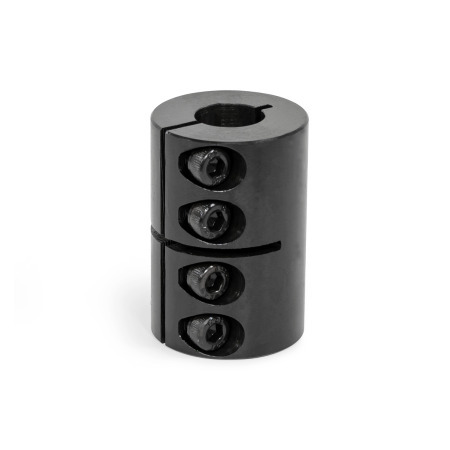

Giunti rigidi GN 2260

Materiale: ST - Acciaio
Codice foro alesato: B - Senza sede per chiavetta

Famiglia di prodotti Acciaio inox in classe di qualità 1

La gamma di prodotti Ganter comprende numerosi componenti standard realizzati in acciai inossidabili di alta qualità. Grazie alle loro proprietà straordinarie, questi materiali sono utilizzati in un'ampia gamma di settori. La loro resistenza alla corrosione e alla ruggine, in particolare, assicura lunga durata a macchine e attrezzature e ne mantiene inalterato il valore.

Per differenziarli facilmente, gli acciai inox utilizzati da Ganter sono suddivisi in classi di qualità:

Acciaio inox in classe di qualità 1

Acciaio inox in classe di qualità 2

Acciaio inox in classe di qualità 4

Mostra informazioni dettagliate sulle classi di qualità dell'acciaio inossidabile

Mostra tutti i prodotti in acciaio inox

Giunti - Panoramica dei tipi Sede per chiavetta P9 DIN 6885-1 Tolleranze fondamentali ISO Caratteristiche dell’acciaio INOX

Descrizione del prodotto

I giunti rigidi GN 2260 collegano alberi supportati o vengono utilizzati per congiungere prolunghe di alberi. Trasmettono posizioni angolari e coppie elevate in modo preciso e senza gioco, senza compensare errori di allineamento e tolleranze di eccentricità. Il design scanalato ne agevola l'installazione.

Con il codice foro alesato K, la sede per chiavetta è sempre integrata in entrambi i fori d₂ e d₃. Per applicazioni che prevedono forti vibrazioni, si consiglia di utilizzare un frenafiletti per le viti di serraggio.

Specifiche

Giunto

AcciaioST
Brunito
Acciaio INOXNI AISI 303
Finitura liscia

Viti a testa cilindrica ISO 4762

Acciaio, brunito per ST
Acciaio INOX per NI

Temperatura di esercizio da -40 °C a +175 °C

RoHS

Il tuo referente

Cerchi un rappresentante Ganter vicino a te? Seleziona il paese desiderato.

d₁	d₂ - d₃ H7	d₄	l₁ ±1	l₂ Profondità di inserimento massima dell'albero	l₃	Coppia di serraggio delle viti in Nm≈ ST	NI	Coppia nominale in Nm ST	NI	Velocità di rotazione massima (min^-1)	Momento d'inerzia in kgm² ST	NI

18	6-6	M 3	30	14,5	5,5	2	1,6	30	25	4000	2,02 x 10^{^-6}	2,04 x 10^{^-6}
24	8-8	M 3	35	17	8,5	3	1,6	50	40	4000	7,91 x 10^{^-6}	8,01 x 10^{^-6}
29	10-10	M 4	45	21,5	10	4,5	3,9	100	90	4000	2,16 x 10^{^-5}	2,19 x 10^{^-5}
29	12-12	M 4	45	21,5	10	4,5	3,9	100	90	4000	2,16 x 10^{^-5}	2,19 x 10^{^-5}
34	14-14	M 5	50	24	11,5	9	7,6	190	160	4000	4,33 x 10^{^-5}	4,39 x 10^{^-5}
34	15-15	M 5	50	24	11,5	9	7,6	190	160	4000	4,33 x 10^{^-5}	4,38 x 10^{^-5}
34	16-16	M 5	50	24	11,5	9	7,6	190	160	4000	4,12 x 10^{^-5}	4,38 x 10^{^-5}
42	20-20	M 6	65	31,5	16	15	13,2	350	300	4000	1,37 x 10^{^-4}	1,39 x 10^{^-4}
45	25-25	M 6	75	36,5	17,5	15	13,2	390	325	4000	2,12 x 10^{^-4}	2,15 x 10^{^-4}
53	30-30	M 6	83	40,5	20,5	15	13,2	475	400	4000	4,51 x 10^{^-4}	4,57 x 10^{^-4}
67	35-35	M 8	95	46,5	25	40	32	1100	925	4000	1,33 x 10^{^-3}	1,34 x 10^{^-3}
77	40-40	M 8	108	53	30	40	32	1325	1100	4000	2,65 x 10^{^-3}	2,69 x 10^{^-3}
85	50-50	M 10	124	61	33	84	63	2250	1875	4000	4,36 x 10^{^-3}	1,41 x 10^{^-3}
