Accouplements rigides GN 2260

Matériau: ST - Acier
Code d'alésage: B - Sans rainure de clavette

Famille de produits Inox, classe de qualité 1

La gamme de produits Ganter comprend un grand nombre de pièces standard en acier inoxydable de haute qualité. Leurs propriétés exceptionnelles leur permettent d'être utilisées dans des secteurs industriels très divers. Leur résistance à la corrosion et, tout particulièrement, à la rouille, contribue à préserver la valeur des machines et des équipements et à en assurer la longévité.

Pour mieux les différencier, les différentes qualités d'aciers inoxydables utilisés par Ganter sont classées en plusieurs catégories:

Inox, classe de qualité 1

Inox, classe de qualité 2

Inox, classe de qualité 4

Afficher des informations détaillées sur les classes de qualité de l'acier inoxydable

Afficher tous les produits en acier inoxydable

Accouplements - Présentation des types Rainures de clavette P9 DIN 6885-1 Tolérances ISO fondamentales Caractéristiques de l'inox

Description du produit

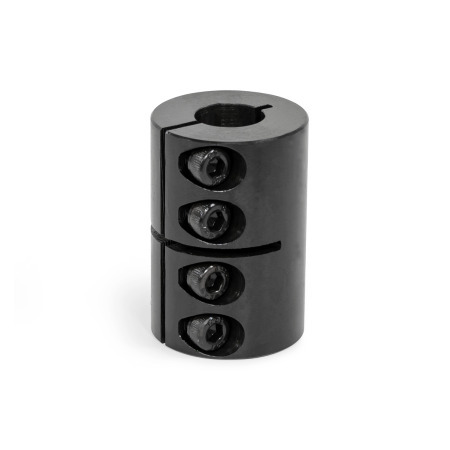

Permettant de relier des arbres compatibles, les accouplements rigides GN 2260 sont également utilisés pour raccorder des extensions d'arbres. Ils assurent une transmission précise et sans jeu des positions angulaires et des couples élevés, sans compensation des erreurs d'alignement et des tolérances de faux-rond. Leur conception rainurée les rend très faciles à installer.

Avec le code d'alésage K, la rainure de clavette est toujours intégrée dans les deux alésages d₂ et d₃. Pour les applications soumises à de fortes vibrations, il est recommandé d'utiliser un frein-filet pour les vis de serrage.

Spécifications

Accouplement

AcierST
Noirci
InoxNI AISI 303
Finition lisse

Vis à tête cylindrique ISO 4762

Acier, noirci pour ST
Inox pour NI

Température de fonctionnement : -40 à +175 °C

RoHS
