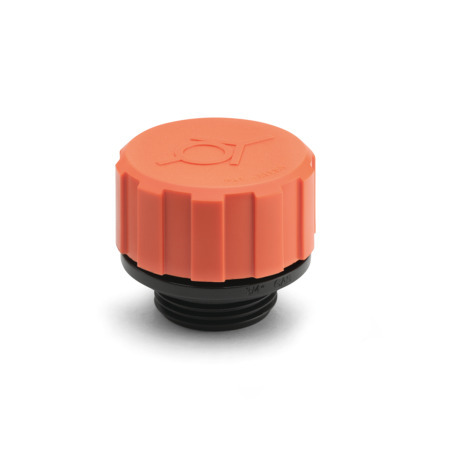

Huohotinkorkit GN 774.2 (SFW-P. / SFW-P+a)

Huohotinkorkit GN 774.2: Muovi, suodattimella, kaksoisventtiilillä ja roiskesuojalla

Original design SFW-P. / SFW-P+a

Tyyppi: A - Ilman mittatikkua

Tuotteen kuvaus

Huohotinkorkkeja GN 774.2 käytetään silloin, kun tuuletuksen tulee tapahtua vain silloin, kun paine ylittää tai alittaa tietyn avautumispaineen. Lisätietoja toiminnasta ja käyttösovellusten kriteereistä on esitetty toimintakuvauksessa.

Huohotinkorkit voidaan kiinnittää kierteellä tai yhdistettynä suodatinsiivilään (GN 664 tai GN 664.1). Tasomerkinnät täyttötason tarkkailuun voidaan helposti merkitä mittatikun pintaan.

Tekninen eritelmä

Kotelo
Muovi, polyamidi (PA)

Yläosa (korkki)

Oranssi, RAL 2004, mattapinta

Alaosa (kierteinen osa)
Musta, mattapinta

Tiiviste
Akryylinitriilibutadieenikumi (NBR)

Ilmansuodatin
Polyesteri
Suodatus 10 µm

Mittatikku tyypille B
Teräs, fosfaattikäsitelty

Käyttölämpötila -30 °C - +100 °C

RoHS

Lisävaruste

Täyttöaukon siivilä GN 664 (asennus pystysuuntaan)
Täyttöaukon siivilät GN 664.1 (sivuasennusta varten)

d₁	d₂		Avauspaine mbar	d₃	d₄	l₁	l₂	l₃

42	-	M 16 x 1,5	350	11,5	40	11,5	36	194
42	G 3/8	-	350	13	40	11,5	36	194
42	G 1/2	M 20 x 1,5	350	15	40	11,5	36	194
42	G 3/4	-	350	21	40	11,5	36	194
57	G 3/4	-	350	19	56	13	47,5	190
57	G 1	-	350	26,5	56	13	47,5	190
70	G 3/4	-	350	20,5	68,5	16	59	190
70	G 1	-	350	26,5	68,5	17	59	191
70	G 1 1/4	M 42 x 2	350	33,5	68,5	17	59	191
70	G 1 1/2	-	350	40,5	68,5	17	59	191
70	G 2	-	350	51	68,5	17	59	191

d₁

d₂

Avauspaine
mbar

d₃

d₄

l₁

l₂

l₃

M 16 x 1,5

350

11,5

194

G 3/8

350

11,5

194

G 1/2

M 20 x 1,5

350

11,5

194

G 3/4

350

11,5

194

G 3/4

350

47,5

190

G 1

350

26,5

47,5

190

G 3/4

350

20,5

68,5

190

G 1

350

26,5

68,5

191

G 1 1/4

M 42 x 2

350

33,5

68,5

191

G 1 1/2

350

40,5

68,5

191

G 2

350

68,5

191

Sinun yhteyshenkilösi

Etsitkö Ganter-kumppania lähietäisyydeltä? Valitse maa.

Ganter-palvelu

Palvelutiimimme on käytettävissä maanantaista perjantaihin klo 7:30 AM ja 5:00 PM välisenä aikana:

+49 7723 6507-100 +49 7723 4659 info@ganternorm.com

Pyydä takaisinsoittoa

Ganter worldwide

Kieli

Toimituskohde

Group Websites

Ganter-palvelu

Pyydä takaisinsoittoa

Ganter-tuoteluettelo

Sinun yhteyshenkilösi

Ganter-uutiset

GN 774.2 Huohotinkorkit Muovi, suodattimella, kaksoisventtiilillä ja roiskesuojalla

Tuotteen kuvaus

Tekninen eritelmä

Lisävaruste

Tuotevaihtoehdot / Taulukko

Tyyppi

Koonti ja hinta

Toimintakuvaus

Valittu osa (Tilausohjeet)

Varastotilanne

CAD-data

CAD-data

Sisäänkirjautuminen

Pikakirjautuminen

Löysitkö tuotteesi?

Nämä voivat myös kiinnostaa sinua...

GN 775

GN 764

Sinun yhteyshenkilösi

Ganter-palvelu


Huohotinkorkeissa GN 774.2 on kaksoisventtiili ja niitä käytetään astioiden, kuten hydraulisten säiliöiden tuulettamiseen. Venttiili rajoittaa astian sisällä olevaa ylipainetta vapauttamalla ilmaa aina silloin, kun taulukossa määritelty painearvo ylittyy. Päinvastaisessa tapauksessa venttiili päästää ilmaa sisään astiaan silloin, kun -30 baarin alipaine saavutetaan ehkäisten näin tyhjiön syntymisen. Vastaava virtausnopeus riippuu paine-erosta ja sen voidaan lukea kaaviosta. Integroitu ilmansuodatin ehkäisee pölyn ja lian pääsyn astiaan. Kun nesteen taso vaihtelee, ylipaine vähentää ilmanvaihtoa, minkä ansiosta suodattimen kontaminaatio vähenee, erityisesti pölyisissä ympäristöissä. Paineistettu ilmatasku nesteen yläpuolella ehkäisee vaahdon muodostumisen. Venttiilin tiiviste varmistaa, että nestettä ei pääse vuotamaan esimerkiksi nykivien liikkeiden johdosta tai kuljetuksen aikana.
