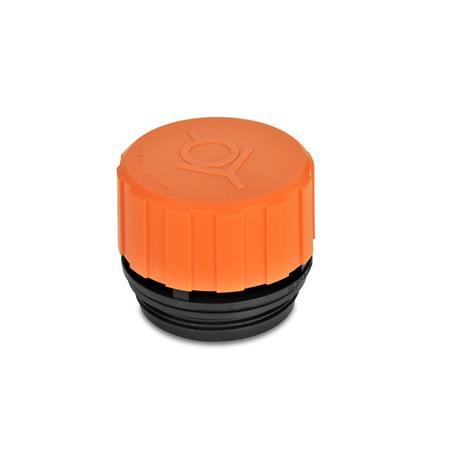

GN 774 Huohotinkorkit Muovi, suodattimella, kaksoisventtiilillä

Huohotinkorkeissa GN 774 on kaksoisventtiili ja niitä käytetään astioiden, kuten hydraulisten säiliöiden tuulettamiseen. Venttiili rajoittaa astian sisällä olevaa ylipainetta vapauttamalla ilmaa aina silloin, kun taulukossa määritelty painearvo ylittyy. Päinvastaisessa tapauksessa venttiili päästää ilmaa sisään astiaan silloin, kun -30 baarin alipaine saavutetaan ehkäisten näin tyhjiön syntymisen. Vastaava virtausnopeus riippuu paine-erosta ja sen voidaan lukea kaaviosta. Integroitu ilmansuodatin ehkäisee pölyn ja lian pääsyn astiaan.

Integroitu ilmansuodatin ehkäisee pölyn ja lian pääsyn astiaan. Kun nesteen taso vaihtelee, ylipaine vähentää ilmanvaihtoa, minkä ansiosta suodattimen kontaminaatio vähenee, erityisesti pölyisissä ympäristöissä.

Paineistettu ilmatasku nesteen yläpuolella ehkäisee vaahdon muodostumisen. Venttiilin tiiviste varmistaa, että nestettä ei pääse vuotamaan esimerkiksi nykivien liikkeiden johdosta tai kuljetuksen aikana.

GN 109 pintamerkinnät ja mittatikun erityispituudet saatavissa yllä esitetyille standardeille. Mittatikku lyhennetään pituuteen l₁ ja merkintälovet jyrsitään kohtaan l₂ tai l₃ siten, että ne ovat helposti nähtävissä. Enimmäispituus l₁ on annettu vastaavassa standardissa. Pituusmääritykset l₁ - l₃ viittaavat kosketuspintaan ilman tiivistettä, jossa tulee huomioida ±1 mm toleranssi. Erityisen kriittisissä käyttösovelluksissa standardista riippuen tiiviste tulee huomioida jopa 2 mm paksuisena.
Tarpeen vaatiessa voidaan leikata enemmän kuin 2 lovea, jotka sitten määritellään asianmukaisilla asemaan liittyvillä tiedoilla
(l₄ ... l_x). Lisäksi voidaan laserkaivertaa tekstejä, kuten MAX tai MIN lovien lisäksi tai niiden sijasta käyttämällä tähän
asianmukaista mallinetta.

GN 109 pintamerkinnät/erityispituudet tulee tilata erillisenä tuotteena ostoskärryn ensimmäisessä vaiheessa ja siitä tulee tehdä huomautus.
