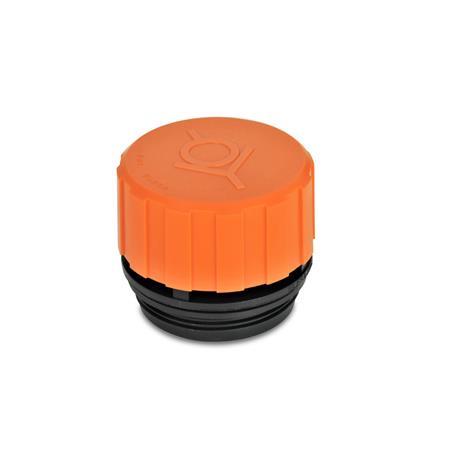

GN 774 Tappi di sfiato Plastica, con filtro, con doppia valvola

I tappi di sfiato GN 774 sono provvisti di doppia valvola e servono per lo sfiato di recipienti, ad esempio serbatoi idraulici. La valvola limita la sovrapressione nel recipiente lasciando uscire l’aria ogni volta che il valore di pressione specificato nella tabella viene superato. Per contro, la valvola consente l’ingresso dell’aria nel recipiente quando si raggiunge una depressione di -30 mbar, evitando la formazione del vuoto. La portata dipende dalla differenza di pressione e si può leggere sullo schema.

Il filtro dell’aria integrato impedisce alla polvere e allo sporco di entrare nel recipiente. Con liquidi di livello variabile, la sovrapressione riduce il ricambio d’aria e di conseguenza la contaminazione dei filtri, soprattutto in ambienti polverosi.

La sacca d’aria pressurizzata sopra il liquido contrasta la formazione di schiuma. La guarnizione della valvola assicura che non vi siano fuoriuscite di liquido, ad esempio causate da movimenti bruschi durante il trasporto.

Per gli articoli con astina di livello sopra indicati sono disponibili marcature di livello e lunghezze speciali GN 109. L'astina di livello viene accorciata alla lunghezza di l₁ e le tacche di marcatura vengono fresate a l₂ o l₃ per renderle facilmente visibili. La lunghezza massima l₁ è indicata nella norma appropriata. Le lunghezze da l₁ a l₃ indicate si riferiscono alla superficie di contatto senza guarnizione, tenendo conto di una tolleranza di ±1 mm. Per le applicazioni critiche e a seconda della norma è necessario prendere in considerazione una guarnizione con uno spessore fino a 2 mm.
Su richiesta è possibile applicare più di 2 tacche fornendo maggiori dettagli sulla posizione
(l₄ ... l_x). Inoltre, testi come MAX / MIN possono essere incisi al laser in aggiunta o al posto delle tacche, inviando il modello
desiderato.

Le marcature di livello / lunghezze speciali GN 109 devono essere ordinate come articolo separato alla fase 1 del carrello, sotto la nota.
