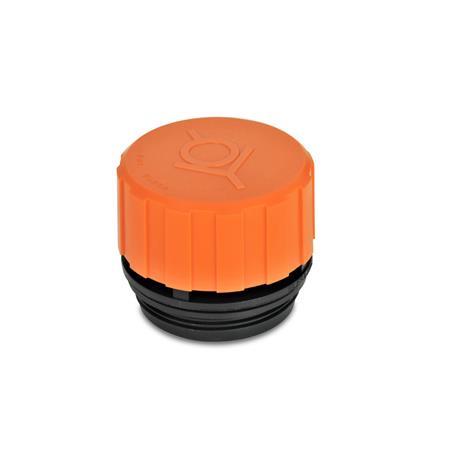

GN 774 Tapones de ventilación Plástico, con filtro, con válvula doble

Los tapones de ventilación GN 774 cuentan con una doble válvula y se utilizan para purgar recipientes, por ejemplo, depósitos hidráulicos. La válvula limita la sobrepresión dentro del recipiente liberando el aire cuando se supera el valor de presión especificado en la tabla. Y a la inversa, la válvula permite el paso del aire hacia el interior del recipiente una vez que se alcanza una subpresión de -30 mbar, evitando que se forme un vacío. El correspondiente caudal depende de la diferencia de presión y se puede leer en el diagrama.

El filtro de aire integrado evita la entrada de polvo y suciedad en el recipiente. Cuando los niveles de líquido fluctúan, la sobrepresión reduce el intercambio de aire, lo que resulta en una menor contaminación del filtro, especialmente en entornos polvorientos.

La cámara de aire presurizado por encima del líquido contrarresta la formación de espuma. La junta de la válvula garantiza que no escape líquido, por ejemplo, debido a movimientos de tirones o durante el transporte.

Hay disponibles marcas de nivel y longitudes especiales de GN 109 para varillas del aceite para las normas mostradas arriba. La varilla del aceite se acorta a la longitud l₁ y las muescas de las marcas fresan a l₂ o l₃, con lo que se consigue que puedan leerse muy fácilmente. La longitud máxima l₁ se proporciona en la norma apropiada. Las especificaciones de longitud l₁ a l₃ se refieren a la superficie de contacto sin sellado, con una tolerancia de ±1 mm que debe tenerse en cuenta. Para aplicaciones críticas y en función de la norma, el sellado debe tenerse en cuenta con un grosor de solo 2 mm.
En caso necesario, pueden cortarse más de 2 muescas, que estarán especificadas entonces por los detalles correspondientes en la posición
(l₄ ... l_x). También pueden grabarse al láser textos como MÁX/MÍN de forma adicional o en sustitución de las muescas si se proporciona
la plantilla correspondiente.

Las marcas de nivel/longitudes especiales de GN 109 se deben pedir como un elemento separado en la cesta de la compra, paso 1, en el campo Nota.
