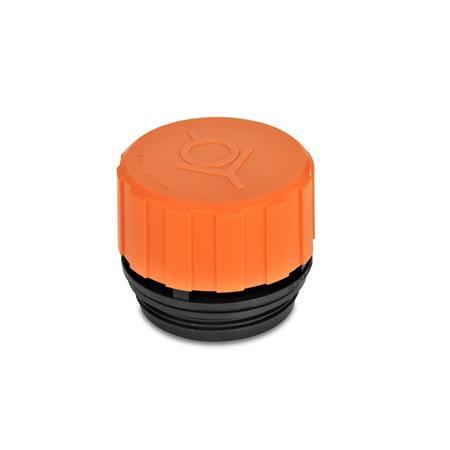

GN 774 Bouchons à échappement Plastique, avec filtre, à double valve

Équipés d’une soupape à deux voies, les bouchons reniflards GN 774 sont utilisés pour dégazer les réservoirs, tels que les cuves hydrauliques. Libérant de l’air lorsque la pression dépasse la valeur spécifiée dans le tableau, la soupape permet de limiter toute surpression à l’intérieur du réservoir. La soupape permet également d’introduire de l’air dans le réservoir dès qu’une pression inférieure à 30 mbar est atteinte, empêchant ainsi la création d’un vide. Dans les deux cas, le débit dépend de la différence de pression (voir le diagramme).

Le filtre à air intégré empêche la poussière et la saleté de pénétrer dans le réservoir. En cas de fluctuation du niveau de liquide, la surpression réduit l’échange d’air, ce qui permet de limiter la contamination du filtre, tout particulièrement dans les environnements poussiéreux.

La poche d’air sous pression au-dessus du liquide empêche la formation de mousse. Le joint de la soupape empêche toute fuite de liquide, notamment en cas de secousses ou pendant le transport.

Les marques ​​de niveau et les longueurs spéciales GN 109 pour les jauges d'huile sont disponibles pour les standards indiqués ci-dessus. La jauge est raccourcie à la longueur l₁ et les encoches de marquage sont fraisées à l₂ ou l₃ de manière à ce qu'elles soient bien visibles. La longueur maximale l₁ est indiquée dans le standard appropriée. Les spécifications de longueur l₁ à l₃ se rapportent à la surface de contact sans joint, avec une tolérance de ±1 mm à prendre en compte. Pour les applications critiques et selon le standard, le joint doit être pris en compte avec une épaisseur allant jusqu'à 2 mm.
Si nécessaire, il est possible de réaliser plus de 2 encoches qui sont alors spécifiées par les détails appropriés sur la position
(l₄ ... l_x). En outre, des textes tels que MAX / MIN peuvent être gravés au laser en plus ou à la place des encoches en soumettant le modèle approprié.

Les modèles GN 109 avec marques de niveau / longueurs spéciales doivent être commandés séparément à l'étape 1 du panier d'achat sous note.
