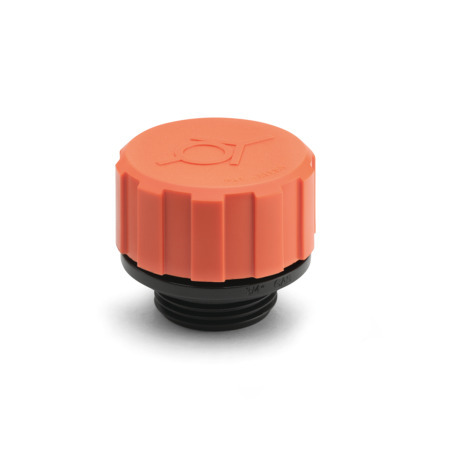

Tappi di sfiato GN 774.2 (SFW-P. / SFW-P+a)

Tappi di sfiato GN 774.2: Plastica, con filtro, con doppia valvola e paraspruzzi

Original design SFW-P. / SFW-P+a

Tipo: A - Senza astina di livello

Descrizione del prodotto

I tappi di sfiato GN 774.2 vengono utilizzati quando lo sfiato è necessario solo quando la pressione supera o scende al di sotto di una determinata pressione di apertura. Per ulteriori dettagli sulla funzionalità e i criteri di applicazione consultare la descrizione funzionale.

I tappi di sfiato possono essere fissati tramite una filettatura oppure abbinati a un filtro (GN 664 o GN 664.1). È possibile applicare delle linee di riferimento sulla superficie dell'astina di livello per monitorare il livello di riempimento.

Specifiche

Corpo di contenimento
Plastica, poliammide (PA)

Parte superiore (calotta)
Arancione, RAL 2004, finitura matt
Parte inferiore (parte filettata)
Colore nero, finitura matt

Guarnizione di tenuta
Gomma butadiene acrilonitrile (NBR)

Filtro dell'aria
Poliestere
Filtrazione 10 µm

Astina di livello per il tipo B
Acciaio, fosfatato

Temperatura di esercizio da -30 °C a +100 °C

RoHS

Accessorio

Filtri di riempimento GN 664 (per installazione verticale)
Filtri di riempimento GN 664.1 (per montaggio laterale)

d₁	d₂		Pressione di apertura in mbar	d₃	d₄	l₁	l₂	l₃

42	-	M 16 x 1,5	350	11,5	40	11,5	36	194
42	G 3/8	-	350	13	40	11,5	36	194
42	G 1/2	M 20 x 1,5	350	15	40	11,5	36	194
42	G 3/4	-	350	21	40	11,5	36	194
57	G 3/4	-	350	19	56	13	47,5	190
57	G 1	-	350	26,5	56	13	47,5	190
70	G 3/4	-	350	20,5	68,5	16	59	190
70	G 1	-	350	26,5	68,5	17	59	191
70	G 1 1/4	M 42 x 2	350	33,5	68,5	17	59	191
70	G 1 1/2	-	350	40,5	68,5	17	59	191
70	G 2	-	350	51	68,5	17	59	191

d₁

d₂

Pressione di apertura
in mbar

d₃

d₄

l₁

l₂

l₃

M 16 x 1,5

350

11,5

194

G 3/8

350

11,5

194

G 1/2

M 20 x 1,5

350

11,5

194

G 3/4

350

11,5

194

G 3/4

350

47,5

190

G 1

350

26,5

47,5

190

G 3/4

350

20,5

68,5

190

G 1

350

26,5

68,5

191

G 1 1/4

M 42 x 2

350

33,5

68,5

191

G 1 1/2

350

40,5

68,5

191

G 2

350

68,5

191
