DIN 6304 Tommy-ruuvit Teräs, kiinteällä tangolla

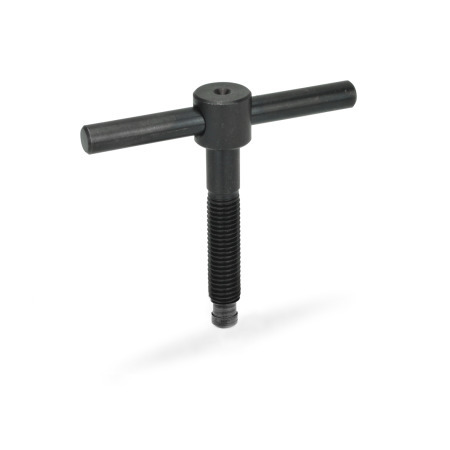

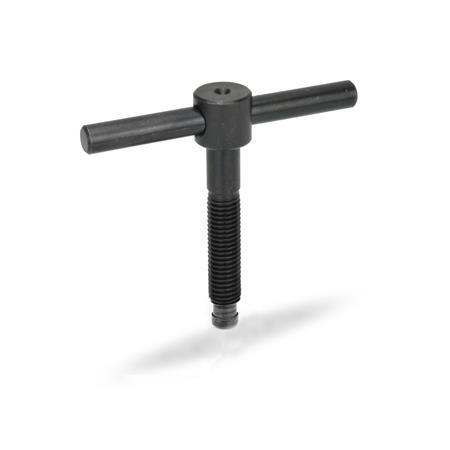

Tommy-ruuvit DIN 6304: Teräs, kiinteällä tangolla
Tyyppi: E - ilman painealustaa
ISO-perustoleranssit Ruuvien ominaisuusluokat

Tuotteen kuvaus

Kiinnitykseen ja lukitsemiseen käytetään Tommy-ruuveja DIN 6304. Niiden yhdistäminen painealustoihin tai aluslevyihin lisää kosketuspintaa ja mahdollistaa kulman kompensoinnin.

Painealustan (Tyyppi F) asentaminen tapahtuu helpommin, jos tappi kohdistetaan kulmassa lukitusrenkaan suljettua sivua vasten ja painetaan sitten sisään.

Tekninen eritelmä

Tommy-ruuvit
Teräs

  • Vetolujuusluokka 5.8
  • mustattu
  • Työntökärki karkaistu

Painealusta tyypissä F
Teräs

  • pintakarkaistu
  • mustattu
  • ukitusrengas
    Jousi teräslankaa

RoHS

Lisävaruste

GN 6311.1 Painealustat
GN 6311.3 Alustajalat (Steel)

DIN 6304 Tommy-ruuvit, Teräs, kiinteällä tangolla luonnos
Piilota tekninen piirros
DIN 6304 Tommy-ruuvit, Teräs, kiinteällä tangolla luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

Eilman painealustaa
Fpainealustalla DIN 6311
Näytä / piilota sarakkeet
d1l1d2d3d4 h11l2l3l4l5 ≈z ≈
M 64050-1254,51050102,25,4
M 85060-146612601536,8
M 106070-18881480203,68,2
M 127080-2010818100204,58,6
M 16759011024121220120205,310,6
M 207590110301615,528140205,612,4

Koonti ja hinta
Kiinnityskierre d1
Pultin pituus l1
Tyyppi


Kiinnityskierre d1
Pultin pituus l1
Tyyppi


Asennusvinkki (tyyppi F)

Painealustaa tulee pitää kulmassa siten, että lukkorengas päästetään putoamaan sen uran pohjalle halkaistu pää alaspäin. Sen jälkeen työntökärki viedään lukkorenkaan halkaistuun päähän matalimmassa mahdollisessa kulmassa ja painetaan paikoilleen.
Piirustus GN 6311

Valittu osa (Tilausohjeet)

Yhteensä (netto)
6,70 €
plus ALV 1,27 €
brutto 7,97 €
Paino: 0,022 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
73181595
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 200,00 € -> 10 % alennus
alkaen 300,00 € -> 20 % alennus
alkaen 400,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Crear lista de proyectos
Tallenna suosikkina
Suosittele tuotetta

Varastotilanne

  • 147 kpl toimitettavissa 1-2 päivässä
  • Jos tilaat vähintään 148 kpl, ota meihin yhteyttä toimitusajan osalta.

CAD-data

Other data formats

Pikakirjautuminen

Syötä sähköpostiosoitteesi CAD-datan saamiseksi. Olisimme kuitenkin tyytyväisiä, jos suorittaisit täyden rekisteröitymisen.

CAD-latausohjeet Tietoja CAD-latauksista

Löysitkö tuotteesi?

Palvelutiimimme on käytettävissä maanantaista perjantaihin klo 7:30 AM ja 5:00 PM Test Hallo välisenä aikana: +49 7723 6507 - 0

Yksilöityihin elementteihin | Yhteyshenkilöihin

DIN 6304-M6-40-EDIN 6304-M6-40-FDIN 6304-M6-50-EDIN 6304-M6-50-FDIN 6304-M8-50-EDIN 6304-M8-50-FDIN 6304-M8-60-EDIN 6304-M8-60-FDIN 6304-M10-60-EDIN 6304-M10-60-FDIN 6304-M10-70-EDIN 6304-M10-70-FDIN 6304-M12-70-EDIN 6304-M12-70-FDIN 6304-M12-80-EDIN 6304-M12-80-FDIN 6304-M16-75-EDIN 6304-M16-75-FDIN 6304-M16-90-EDIN 6304-M16-90-FDIN 6304-M16-110-EDIN 6304-M16-110-FDIN 6304-M20-75-EDIN 6304-M20-75-FDIN 6304-M20-90-EDIN 6304-M20-90-FDIN 6304-M20-110-EDIN 6304-M20-110-F
