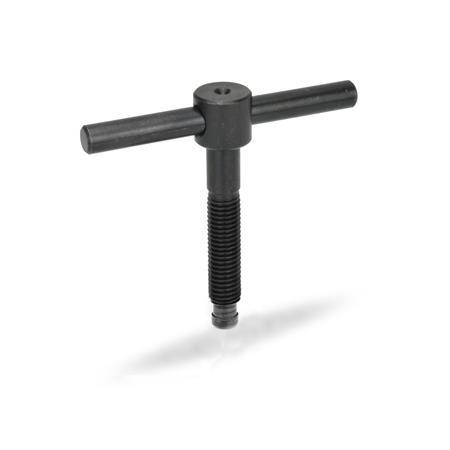

DIN 6304 Knebelschrauben Stahl, mit festem Knebel

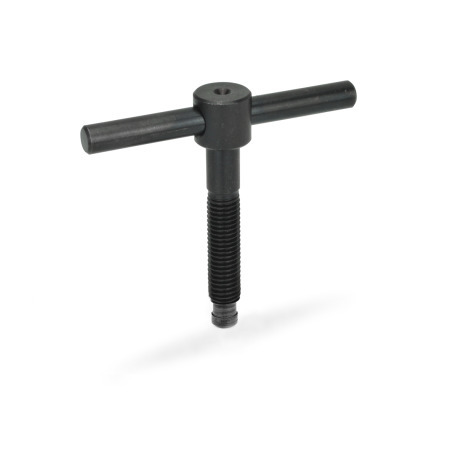

Knebelschrauben DIN 6304: Stahl, mit festem Knebel
Form: E - ohne Druckstück

Produktbeschreibung

Knebelschrauben DIN 6304 werden zum Spannen und Andrücken verwendet. Durch die Kombination mit zusätzlichen Druckstücken oder Fußtellern wird die Auflagefläche vergrößert und ein Winkelausgleich erreicht wird.

Anstelle der DIN 6311 (Form F) kann auch ein Druckstück GN 6311.1 oder ein Fußteller GN 6311.3 verwendet werden. In diesem Fall sind Knebelschraube und Druckstück bzw. Fußteller getrennt zu bestellen.

Ausführung

Knebelschraube
Stahl

  • Festigkeitsklasse 5.8
  • brüniert
  • Druckzapfen gehärtet

Druckstück bei Form F
Stahl

  • einsatzgehärtet
  • brüniert
  • Sprengring
    Federstahldraht

RoHS

Zubehör

Druckstücke GN 6311.1
Fußteller GN 6311.3

DIN 6304 Knebelschrauben, Stahl, mit festem Knebel Skizze
Technische Zeichnung ausblenden
DIN 6304 Knebelschrauben, Stahl, mit festem Knebel Skizze

Artikelvarianten / Tabelle

Form

Eohne Druckstück
Fmit Druckstück DIN 6311
Spalten ein-/ausblenden
d1l1d2d3d4 h11l2l3l4l5 ≈z ≈
M 64050-1254,51050102,25,4
M 85060-146612601536,8
M 106070-18881480203,68,2
M 127080-2010818100204,58,6
M 16759011024121220120205,310,6
M 207590110301615,528140205,612,4

Artikelauswahl und -konfiguration
Anschlussgewinde d1
Bolzenlänge l1
Form


Anschlussgewinde d1
Bolzenlänge l1
Form


Montagehinweis (Form F)

Das Druckstück ist so zu halten, dass der Sprengring im Einstich liegt und mit der offenen Seite nach unten zeigt. Der Druckzapfen wird zur offenen Seite des Sprengringes so weit wie möglich geneigt und eingedrückt.
Zeichnung GN 6311

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
6,44 €
zzgl. ges. Mehrwertsteuer 1,22 €
brutto 7,66 €
Sofort lieferbar
Gewicht: 0,022 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
73181595
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
