DIN 6304 Viti ad alette Acciaio, con barra fissa

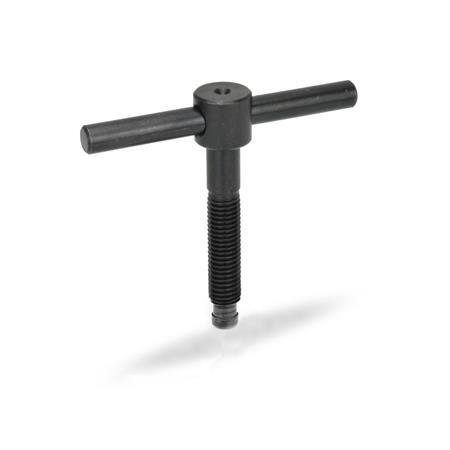

Viti ad alette DIN 6304: Acciaio, con barra fissa
Tipo: E - Senza spintore
Tolleranze fondamentali ISO

Descrizione del prodotto

Per il serraggio e il bloccaggio si utilizzano le viti ad alette DIN 6304. La combinazione con gli spintori sulle piastre di base aumenta la superficie di contatto e consente di compensare l'inclinazione.

L'installazione dello spintore (Tipo F) risulta più semplice se il perno viene inclinato contro il lato chiuso dell'anello elastico e poi inserito a pressione.

Specifiche

Viti ad alette
Acciaio

  • Classe 5.8
  • Brunito
  • Perno di spinta temprato

Spintore per tipo F
Acciaio

  • Temprato
  • Brunito
  • Anello elastico
    Filo di acciaio per molle

RoHS

Accessorio

GN 6311.1 Spintori
GN 6311.3 Basi (Steel)

DIN 6304 Viti ad alette, acciaio, con barra fissa disegno
Nascondi disegno tecnico
DIN 6304 Viti ad alette, acciaio, con barra fissa disegno

Opzioni articolo / Tabella

Tipo

ESenza spintore
FCon spintore DIN 6311
Mostra / Nascondi colonne
d1l1d2d3d4 h11l2l3l4l5 ≈z ≈
M 64050-1254,51050102,25,4
M 85060-146612601536,8
M 106070-18881480203,68,2
M 127080-2010818100204,58,6
M 16759011024121220120205,310,6
M 207590110301615,528140205,612,4

Selezione e configurazione articolo
Filettatura di collegamento d1
Lunghezza bullone l1
Tipo


Filettatura di collegamento d1
Lunghezza bullone l1
Tipo


Suggerimento per l'installazione (tipo F)

Lo spintore deve essere inclinato in modo che l'anello di sicurezza scenda in fondo alla scanalatura con l'estremità divisa rivolta verso il basso. Il perno di spinta viene quindi presentato sull'estremità divisa dell'anello di sicurezza con il minor angolo possibile e spinto a fondo.
Disegno GN 6311

Parte selezionata (Come ordinare)

Totale (netto)
6,70 €
più IVA 1,27 €
lordo 7,97 €
Peso: 0,022 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
73181595
