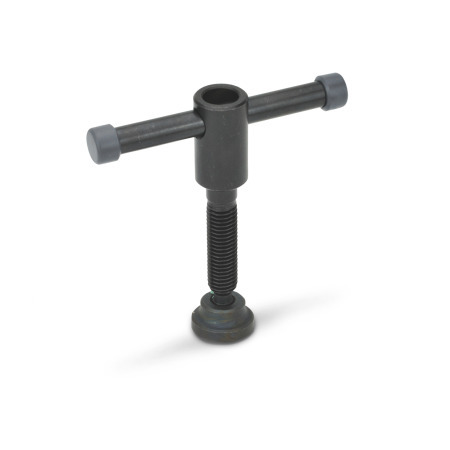

Tipo: E - con spintore DIN 6311
Descrizione del prodotto
Per il serraggio e il bloccaggio si utilizzano le viti ad alette DIN 6306. La combinazione con gli spintori sulle piastre di base aumenta la superficie di contatto e consente di compensare l'inclinazione.
I tappi alle estremità impediscono alla barra mobile di sfilarsi, mentre la molla di compressione trattiene la barra in posizione.
L'installazione dello spintore (tipo E) risulta più semplice se il perno viene inclinato contro il lato chiuso dell'anello elastico e poi inserito a pressione.
Specifiche
Vite ad alette
Acciaio
- Classe 5.8
- Brunito
- Perno di spinta temprato
Tappi delle barre
Plastica
grigio
Spintore
Acciaio
- temprato
- brunito
- Anello elastico
Filo di acciaio per molle
Molla di pressione
Acciaio INOX AISI 301
RoHS
