DIN 6306 Tornillos de muletilla con barra móvil

Foto

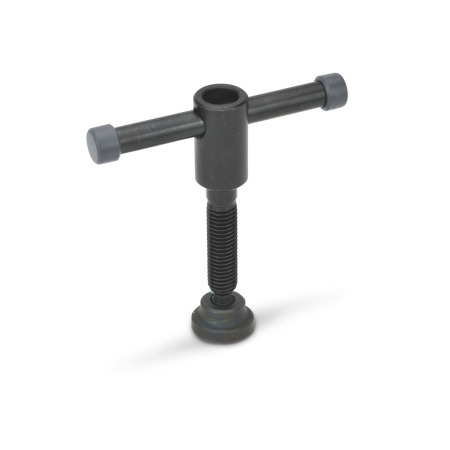

DIN 6306 Tornillos de muletilla, con barra móvil Tipo: E - con base de apriete DIN 6311
Tipo: E - con base de apriete DIN 6311
DIN 6306 Tornillos de muletilla, con barra móvil Tipo: E - con base de apriete DIN 6311 DIN 6306 Tornillos de muletilla, con barra móvil Tipo: D - sin base de apriete

Descripción del producto

Información

La punta de apriete de estos tornillos DIN 6306 está diseñada para utilizarse con o sin base de apriete para sujetar.

El anillo de retención es un método rápido y sencillo de conectar la base de apriete al tornillo de muletilla.

En lugar de DIN 6311, se puede utilizar una base de apriete GN 6311.1. En ese caso, el tornillo de muletilla y la base de apriete deberán pedirse por separado.

La barra móvil del tornillo de muletilla se mantiene en cualquier posición gracias al muelle interno.

Las tapas se colocan a presión en la barra para limitar su recorrido; también pueden suministrarse por separado en el caso de que haya que aplicar algún revestimiento previo a la barra. La norma DIN oficial contempla anillos de acero en ese punto.

Especificación

Acero
Clase de resistencia a la tracción 5.8

  • pavonado
  • Vástago de presión templado

Tapas de la barra
Plástico, gris


RoHS

Dibujo técnico

3D
Ocultar dibujo técnico
DIN 6306 Tornillos de muletilla, con barra móvil Esquema

Opciones del artículo / Tabla

Tipo

Dsin base de apriete
Econ base de apriete DIN 6311
Mostrar / ocultar columnas
d1l1d2d3d4 h11l2l3l4l5z ≈
M 104050-18883280103,68,2
M 125060-2010835100104,58,6
M 1655709024131240120105,310,6
M 20557090301615,545140105,612,4

Estructura y precio

Abrir el configurador 3D
Rosca de unión d1
Longitud del perno l1
Tipo


Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
12,75
más IVA 2,42 €
bruto 15,17 €
En stock
Peso: 0,103 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 50,00 €
Todos los precios de acuerdo con nuestra lista de precios n.º 55, válida el 1 de septiembre de 2022, más IVA solo válidos para Alemania.

Datos CAD

Otros formatos de datos

Inicio de sesión rápido

Para obtener datos CAD, introduzca su dirección de correo electrónico. Nos complacería que estuviera completamente registrado.

Introduzca el código que puede encontrar en la imagen.

Tutorial de descarga de datos CAD Acerca las descargas de datos CAD
Guardar como favorito

Introduzca el código que puede encontrar en la imagen.

¿No ha encontrado el producto deseado?

Notre équipe de service est disponible du lundi au vendredi de 07:00 à 17:30: +49 7723 6507 - 0

Ir a los elementos personalizados | Ir a las personas de contacto

DIN 6306-M10-40-DDIN 6306-M10-40-EDIN 6306-M10-50-DDIN 6306-M10-50-EDIN 6306-M12-50-DDIN 6306-M12-50-EDIN 6306-M12-60-DDIN 6306-M12-60-EDIN 6306-M16-55-DDIN 6306-M16-55-EDIN 6306-M16-70-DDIN 6306-M16-70-EDIN 6306-M16-90-DDIN 6306-M16-90-EDIN 6306-M20-55-DDIN 6306-M20-55-EDIN 6306-M20-70-DDIN 6306-M20-70-EDIN 6306-M20-90-DDIN 6306-M20-90-E
