DIN 6304 Tornillos de muletilla Acero, con barra fija

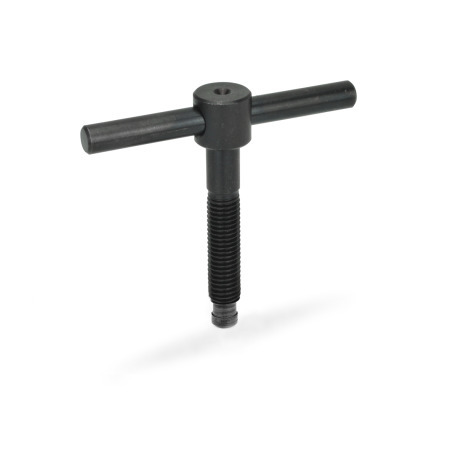

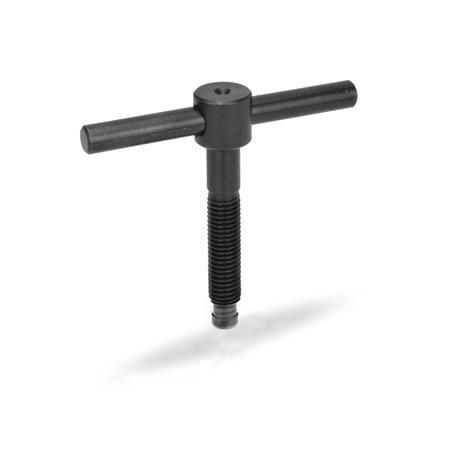

Tornillos de muletilla DIN 6304: Acero, con barra fija
Tipo: E - sin base de apriete
Tolerancias fundamentales ISO Clases de propiedades de los tornillos

Descripción del producto

Se utilizan tornillos de muletilla DIN 6304 para la sujeción y el bloqueo. Su combinación con pies de apriete o placas base aumenta la superficie de contacto y permite compensar el ángulo.

La instalación del pie de apriete (Tipo F) se simplifica si el tope coloca en ángulo contra el lado cerrado del anillo de retención y luego se empuja hacia adentro.

Especificación

Tornillo de muletilla
Acero

  • Clase de resistencia a la tracción 5.8
  • pavonado
  • Vástago de presión templado

Base de apriete para tipo F
Acero

  • cementado
  • pavonado
  • anillo de retención
    Alambre de acero para muelles

RoHS

Accesorio

GN 6311.1 Bases de apriete
GN 6311.3 Peanas (Steel)

DIN 6304 Tornillos de muletilla, acero, con barra fija Esquema
Ocultar dibujo técnico
DIN 6304 Tornillos de muletilla, acero, con barra fija Esquema

Opciones del artículo / Tabla

Tipo

Esin base de apriete
Fcon base de apriete DIN 6311
Mostrar / ocultar columnas
d1l1d2d3d4 h11l2l3l4l5 ≈z ≈
M 64050-1254,51050102,25,4
M 85060-146612601536,8
M 106070-18881480203,68,2
M 127080-2010818100204,58,6
M 16759011024121220120205,310,6
M 207590110301615,528140205,612,4

Estructura y precio
Rosca de unión d1
Longitud del perno l1
Tipo


Rosca de unión d1
Longitud del perno l1
Tipo


Indicación de montaje (Tipo F)

La base de apriete debe mantenerse en un ángulo que permita que el anillo de retención caiga al fondo de su alojamiento con el lado hendido hacia abajo. Se sitúa así la punta de apriete respecto al lado hendido del anillo de retención en el ángulo más bajo posible y se presiona a tope.
Dibujo GN 6311

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
6,70 €
más IVA 1,27 €
bruto 7,97 €
Peso: 0,022 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
73181595
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 200,00 € -> 10 % descuento
desde 300,00 € -> 20 % descuento
desde 400,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
Crear lista de proyectos
Guardar como favorito
Recomiende un producto

Disponibilidad de existencias

  • 147 unidades entregables en 1-2 días
  • Para pedidos de 148 unidades o más, póngase en contacto con nosotros para informarse sobre el plazo de entrega.

Datos CAD

Otros formatos de datos

Inicio de sesión rápido

Para obtener datos CAD, introduzca su dirección de correo electrónico. Nos complacería que estuviera completamente registrado.

Tutorial de descarga de datos CAD Acerca las descargas de datos CAD

¿No ha encontrado el producto deseado?

Notre équipe de service est disponible du lundi au vendredi de 07:30 à 17:00: +49 7723 6507 - 0

Ir a los elementos personalizados | Ir a las personas de contacto

DIN 6304-M6-40-EDIN 6304-M6-40-FDIN 6304-M6-50-EDIN 6304-M6-50-FDIN 6304-M8-50-EDIN 6304-M8-50-FDIN 6304-M8-60-EDIN 6304-M8-60-FDIN 6304-M10-60-EDIN 6304-M10-60-FDIN 6304-M10-70-EDIN 6304-M10-70-FDIN 6304-M12-70-EDIN 6304-M12-70-FDIN 6304-M12-80-EDIN 6304-M12-80-FDIN 6304-M16-75-EDIN 6304-M16-75-FDIN 6304-M16-90-EDIN 6304-M16-90-FDIN 6304-M16-110-EDIN 6304-M16-110-FDIN 6304-M20-75-EDIN 6304-M20-75-FDIN 6304-M20-90-EDIN 6304-M20-90-FDIN 6304-M20-110-EDIN 6304-M20-110-F
