Säätöjalat GN 20

Hygieenisen muotoilun tuoteperhe

Hygieenisen muotoilun tuoteperheen standardiosat on merkitty HD-kuvakkeella. Niissä yhdistyvät korkealuokkainen pinnan laatu, tyhjien tilojen puuttuminen, syvennyksettömät ulkopinnat ja tiivistetyt pulttausalueet. FEM-laskelmiin perustuva tiivistyskonsepti varmistaa luotettavan kosketuspaineen asennuksen jälkeen.

sopii käytettäväksi hygieenisesti herkillä alueilla
nopea ja helppo puhdistaa
ei tyhjiä välejä toiminnallisten tiivisteiden ansiosta
sertifioitu EHEDG-ohjeiden mukaisesti

Näytä kaikki hygieenisen muotoilun tuotteet

FDA-määräysten mukainen

Hygieenisen muotoilun tuoteperhe Muovin ominaisuudet Ruostumattoman teräksen ominaisuudet Käyttöohjeet GN 20, Tyyppi AV / BV Tietoja hygieenisestä muotoilusta

Tuotteen kuvaus

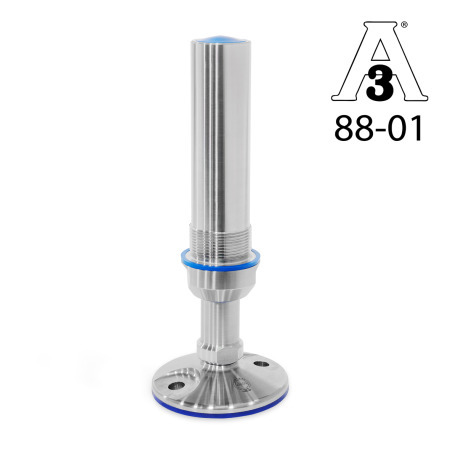

Säätöjalka GN 20 laajennetulla säätövälillä ja asennusrei´illä soveltuu käytettäväksi hygieniatiloissa.

Pohjatiiviste suojaa jalkalevyn alla olevaa aluetta lialta. Tätä varten jalan tulee olla alaspuristettuna koneen painolla. Säätöholkin yläpuolella oleva tiivisterengas mahdollistaa asentamisen ilman tyhjää tilaa. Liikkuvat komponentit tiivistetään ympäristöltä pyyhkimellä tai pallotiivisteellä.

Korkealuokkainen viimeistely ehkäisee lian tarttumista ja helpottaa puhdistamista.

Staattisen kuormituskapasiteetin taulukossa ilmoitetut arvot viittaavat selkeästi pystysuoraan kuormaan suhteessa säätöjalkaan. Normaaleissa käyttöolosuhteissa taivutuskuormat tai kulmittaiset kuormat ovat yleisiä ja niiden tuloksena kuormituskapasiteetti vähenee, mikä tulee myös ottaa huomioon.

Tekninen eritelmä

Kara / Säädettävä holkki / Jalkalevy
Ruostumaton teräs AISI 304
sorvattu

Tiivisteet

sininen
FDA-yhteensopiva materiaali
Tiivisterengas
NBR, kovuus 70±5 Shore A
Pyyhin
TPU, kovuus 95±5 Shore A
Liitoksen tiivisterengas
HNBR, kovuus 85±5 Shore A
Pohjatiiviste
Silikoni, kovuus 85±5 Shore A

Suojakansi
TPU, kovuus 95±5 Shore A

FDA-yhteensopiva materiaali
sininen

RoHS

Lisävaruste

GN 7600 Tiivisterenkaat
GN 7607 Pyyhkimet
GN 1580 Ruuvit
GN 1581 Ruuvit (with Low-Profile Head)

Sinun yhteyshenkilösi

Etsitkö Ganter-kumppania lähietäisyydeltä? Valitse maa.

d₁	d₂	l₁	d₃	d₄	k	l₂	l₃ Säädettävä väli	l₄	A/F1	A/F2	Staattinen kuorma kN (katso tiedot)

80	D 20	133	173	213	M 33 x 2	42	55,5	111,5	70	21,5	22	36	47
80	D 28	170	220	270	M 44 x 2	56	55,5	149	100	21,5	30	46	67
100	D 20	133	173	213	M 33 x 2	42	69	111,5	70	21,5	22	36	47
100	D 28	170	220	270	M 44 x 2	56	69	149	100	21,5	30	46	67
120	D 28	170	220	270	M 44 x 2	56	89	149	100	21,5	30	46	67
