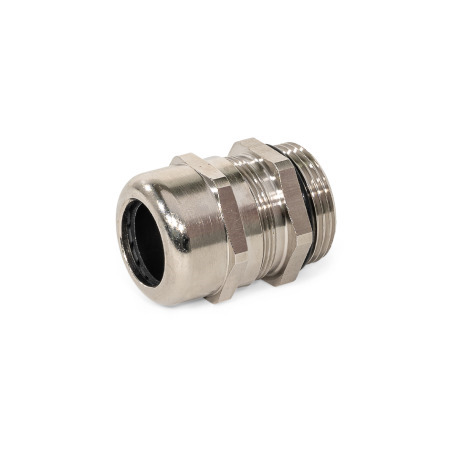

Pasacables GN 62444

Material: MS - Latón

Familia de productos Clase de calidad 1 del acero Inoxidable

La gama de productos Ganter incluye un gran número de piezas estándar hechas de aceros inoxidables de alta calidad resistentes a la corrosión. Gracias a sus excelentes propiedades, estos materiales se utilizan en una amplia variedad de sectores industriales. Su resistencia a la corrosión y a la oxidación, en particular, contribuyen a la estabilidad del valor y longevidad de las máquinas y equipos.

Para una diferenciación más sencilla, los aceros inoxidables utilizados por Ganter se dividen en clases de calidad del acero inoxidable:

Clase de calidad 1 del acero Inoxidable

Clase de calidad 2 del acero Inoxidable

Clase de calidad 4 del acero Inoxidable

Mostrar información detallada sobre las clases de calidad del acero inoxidable

Mostrar todos los artículos de la categoría Acero inoxidable

Autorizaciones Clases de protección IP Características del plástico Características del acero inoxidable

Descripción del producto

Los pasacables GN 62444 se usan para pasar cables o hilos al interior de carcasas con alivio de tracción y hermeticidad. Dentro del rango de fijación especificado, el efecto de sellado y fijación aumenta con el diámetro del cable.

Los pasacables se pueden atornillar en una rosca interior ya existente o montar en un agujero pasante mediante una tuerca de montaje.

Las versiones de metal incluyen una junta tórica para sellado contra la carcasa. La versión de plástico se sella sin junta de sellado adicional.

Especificación

Carcasa

LatónMS, niquelado
Acero inoxidableNI AISI 303
PlásticoKLG, poliamida (PA)
Gris, RAL 7035

Inserto de sellado
Caucho de cloropreno (CR)

Inserto de fijación
Plástico, poliamida (PA)

Junta tórica para MS / NI
Goma de acrilonitrilo butadieno (NBR)

Temperatura de trabajo de -40 °C a +100 °C

Clase de protección IP 68

RoHS

Accesorio

GN 62444.1 Tuercas de montaje
GN 62444.2 Tapones roscados
GN 62444.3 Insertos de sellado múltiples
GN 62444.4 Reductores

Su persona de contacto

¿Busca un socio de Ganter próximo a su localidad? Seleccione su país.

d₁ MS / NI	KLG	d₂	Rango de fijación Ø	h máx. MS	NI	KLG	Longitud l MS / NI	KLG	A/F₁ MS	NI	KLG	A/F₂ MS	NI	KLG

M 12 x 1,5	M 12 x 1,5	6	3...6	22	22	23	6	8	14	14	15	14	14	15
M 16 x 1,5	M 16 x 1,5	8	4...8	23	23	25	7	8	17	17	19	18	19	19
M 16 x 1,5	M 16 x 1,5	10	5...10	28,5	28,5	30	7	10	20	22	22	20	22	22
M 20 x 1,5	M 20 x 1,5	12	6...12	26,5	24	29,5	8	10	22	22	24	22	22	24
M 25 x 1,5	M 20 x 1,5	14	10...14	27,7	27,5	31	8	10	24	24	27	27	27	27
M 25 x 1,5	M 25 x 1,5	17	11...17	32,5	32,5	35	8	8	27	27	29	27	27	29
M 32 x 1,5	M 25 x 1,5	18	13...18	33	32,5	37	9	10	30	30	33	34	36	33
M 32 x 1,5	M 32 x 1,5	21	15...21	36	36	42	8	10	34	36	36	34	36	36
M 40 x 1,5	M 32 x 1,5	25	18...25	38	40,6	41	9	15	40	41	42	43	46	42
M 40 x 1,5	M 40 x 1,5	28	19...28	43,5	43,5	47	9	10	43	46	46	43	46	46
M 50 x 1,5	M 40 x 1,5	32	22...32	48	47	51,5	9	18	50	50	53	55	55	53
M 50 x 1,5	-	38	27...38	55	51	-	9	-	58	60	-	58	60	-
-	M 50 x 1,5	38	30...38	-	-	53	-	18	-	-	60	-	-	60
M 63 x 1,5	M 63 x 1,5	44	34...44	53	52	53	14	18	64	65	65	68	70	65

d₁ MS / NI	KLG	Par de apriete recomendado en Nm A/F₁ MS	NI	KLG	A/F₂ MS	NI	KLG

M 12 x 1,5	M 12 x 1,5	2	5,5	2	1	3	1
M 16 x 1,5	M 16 x 1,5	2,5	6,5	2,5	2,5	4	2,5
M 16 x 1,5	M 16 x 1,5	2,5	8	2,5	2,5	4	2,5
M 20 x 1,5	M 20 x 1,5	4	8	4	3,5	5,5	3,5
M 25 x 1,5	M 20 x 1,5	5,5	11	5,5	3,5	6	3,5
M 25 x 1,5	M 25 x 1,5	5,5	14	5,5	3,5	6	3,5
M 32 x 1,5	M 25 x 1,5	9	17	9	3,5	6	3,5
M 32 x 1,5	M 32 x 1,5	6	15	6	5	6	5
M 40 x 1,5	M 32 x 1,5	10	30	10	5	12	5
M 40 x 1,5	M 40 x 1,5	11	17	11	5	12	5
M 50 x 1,5	M 40 x 1,5	20	42	22	5	18	5
M 50 x 1,5	-	20	30	-	8	18	-
-	M 50 x 1,5	-	-	20	-	-	8
M 63 x 1,5	M 63 x 1,5	20	55	20	12	25	12
