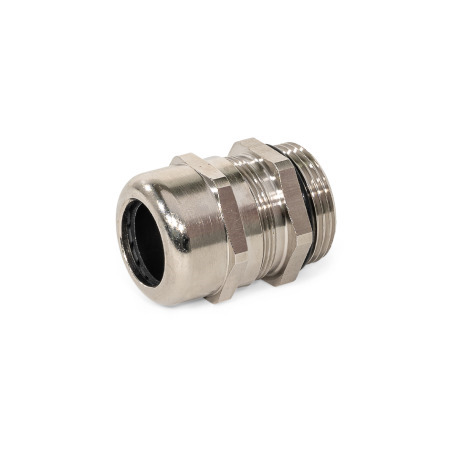

Kabelverschraubungen GN 62444

Werkstoff: MS - Messing

Produktfamilie Edelstahl-Güteklasse 1

Das Ganter Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Güteklasse 1, normale Qualität

Güteklasse 2, hohe Qualität

Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen

Erläuterungen zu Schutzart IP Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Mit Kabelverschraubungen GN 62444 werden Kabel oder Leitungen in Gehäuse eingeführt, zugentlastet und abgedichtet. Innerhalb des angegebenen Klemmbereichs erhöhen sich die Dicht- und Klemmwirkung mit dem Kabeldurchmesser.

Die Kabelverschraubungen können in vorhandene Innengewinde eingeschraubt oder mittels Befestigungsmutter in einer Durchgangsbohrung montiert werden.

Die Abdichtung zum Gehäuse erfolgt bei den Metallausführungen über einen O-Ring. Bei der Kunststoffausführung wird die Abdichtung ohne einen zusätzlichen Dichtring erreicht.

Ausführung

Gehäuse

MessingMS, vernickelt
EdelstahlNI 1.4305
KunststoffKLG, Polyamid (PA)
grau, RAL 7035

Dichteinsatz
Chloropren-Kautschuk (CR)

Klemmeinsatz
Kunststoff, Polyamid (PA)

O-Ring bei MS / NI
Acrylnitril-Butadien-Kautschuk (NBR)

Einsatztemperatur -40 °C bis +100 °C

Schutzart IP 68

RoHS

Zubehör

Befestigungsmuttern GN 62444.1
Verschlussschrauben GN 62444.2
Mehrfachdichteinsätze GN 62444.3
Reduzierungen GN 62444.4

Ihr Ansprechpartner

Sie suchen eine Ganter-Vertretung in Ihrer Nähe?

d₁ MS / NI	KLG	d₂	Klemmbereich Ø	h max. MS	NI	KLG	Länge l MS / NI	KLG	sw₁ MS	NI	KLG	sw₂ MS	NI	KLG

M 12 x 1,5	M 12 x 1,5	6	3...6	22	22	23	6	8	14	14	15	14	14	15
M 16 x 1,5	M 16 x 1,5	8	4...8	23	23	25	7	8	17	17	19	18	19	19
M 16 x 1,5	M 16 x 1,5	10	5...10	28,5	28,5	30	7	10	20	22	22	20	22	22
M 20 x 1,5	M 20 x 1,5	12	6...12	26,5	24	29,5	8	10	22	22	24	22	22	24
M 25 x 1,5	M 20 x 1,5	14	10...14	27,7	27,5	31	8	10	24	24	27	27	27	27
M 25 x 1,5	M 25 x 1,5	17	11...17	32,5	32,5	35	8	8	27	27	29	27	27	29
M 32 x 1,5	M 25 x 1,5	18	13...18	33	32,5	37	9	10	30	30	33	34	36	33
M 32 x 1,5	M 32 x 1,5	21	15...21	36	36	42	8	10	34	36	36	34	36	36
M 40 x 1,5	M 32 x 1,5	25	18...25	38	40,6	41	9	15	40	41	42	43	46	42
M 40 x 1,5	M 40 x 1,5	28	19...28	43,5	43,5	47	9	10	43	46	46	43	46	46
M 50 x 1,5	M 40 x 1,5	32	22...32	48	47	51,5	9	18	50	50	53	55	55	53
M 50 x 1,5	-	38	27...38	55	51	-	9	-	58	60	-	58	60	-
-	M 50 x 1,5	38	30...38	-	-	53	-	18	-	-	60	-	-	60
M 63 x 1,5	M 63 x 1,5	44	34...44	53	52	53	14	18	64	65	65	68	70	65

d₁ MS / NI	KLG	empfohlenes Anzugsdrehmoment in Nm sw₁ MS	NI	KLG	sw₂ MS	NI	KLG

M 12 x 1,5	M 12 x 1,5	2	5,5	2	1	3	1
M 16 x 1,5	M 16 x 1,5	2,5	6,5	2,5	2,5	4	2,5
M 16 x 1,5	M 16 x 1,5	2,5	8	2,5	2,5	4	2,5
M 20 x 1,5	M 20 x 1,5	4	8	4	3,5	5,5	3,5
M 25 x 1,5	M 20 x 1,5	5,5	11	5,5	3,5	6	3,5
M 25 x 1,5	M 25 x 1,5	5,5	14	5,5	3,5	6	3,5
M 32 x 1,5	M 25 x 1,5	9	17	9	3,5	6	3,5
M 32 x 1,5	M 32 x 1,5	6	15	6	5	6	5
M 40 x 1,5	M 32 x 1,5	10	30	10	5	12	5
M 40 x 1,5	M 40 x 1,5	11	17	11	5	12	5
M 50 x 1,5	M 40 x 1,5	20	42	22	5	18	5
M 50 x 1,5	-	20	30	-	8	18	-
-	M 50 x 1,5	-	-	20	-	-	8
M 63 x 1,5	M 63 x 1,5	20	55	20	12	25	12
