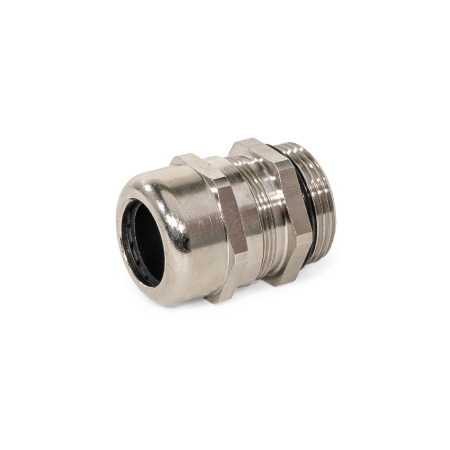

Kaapelitiivisteet GN 62444

Materiaali: MS - Messinki

Tuoteperhe Ruostumaton teräs laatuluokka 1

Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.

Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:

Ruostumaton teräs laatuluokka 1

Ruostumaton teräs laatuluokka 2

Ruostumaton teräs laatuluokka 4

Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista

Näytä kaikki ruostumattomasta teräksestä valmistetut tuotteet

IP-suojausluokat Muovin ominaisuudet Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Kaapelitiivisteitä GN 62444 käytetään kaapeleiden tai johtimien syöttämiseen koteloihin, jännityksen poistoon ja tiivistämiseen. Määritetyn kiinnitysalueen puitteissa tiivistys- ja kiinnitysvaikutus lisääntyy kaapelin läpimitan myötä.

Kaapelitiivisteet voi ruuvata olemassa olevaan sisäkierteeseen tai asentaa läpireiän kautta asennusmutteria käyttäen.

Metalliversiot sisältävät O-renkaan tiivistämistä varten koteloa vasten. Muoviversio tiivistetään ilman ylimääräistä tiivisterengasta.

Tekninen eritelmä

Kotelo

MessinkiMS, nikkelöity
Ruostumaton teräsNI AISI 303
MuoviKLG, polyamidi (PA)
Harmaa, RAL 7035

Terässisäke
Kloropreenikumi (CR)

Kiinnitinosa
Muovi, polyamidi (PA)

O-rengas tarkoitettu MS / NI
Akryylinitriilibutadieenikumi (NBR)

Käyttölämpötila -40 °C - +100 °C

Suojausluokka IP 68

RoHS

Lisävaruste

Asennusmutterit GN 62444.1
Kierretapit GN 62444.2
Moninkertaiset tiivistesisäkkeet GN 62444.3
Supistimet GN 62444.4

Sinun yhteyshenkilösi

Etsitkö Ganter-kumppania lähietäisyydeltä? Valitse maa.

d₁ MS / NI	KLG	d₂	Kiinnitysalue Ø	h maks. MS	NI	KLG	Pituus l MS / NI	KLG	Avainväli A/F₁ MS	NI	KLG	Avainväli A/F₂ MS	NI	KLG

M 12 x 1,5	M 12 x 1,5	6	3...6	22	22	23	6	8	14	14	15	14	14	15
M 16 x 1,5	M 16 x 1,5	8	4...8	23	23	25	7	8	17	17	19	18	19	19
M 16 x 1,5	M 16 x 1,5	10	5...10	28,5	28,5	30	7	10	20	22	22	20	22	22
M 20 x 1,5	M 20 x 1,5	12	6...12	26,5	24	29,5	8	10	22	22	24	22	22	24
M 25 x 1,5	M 20 x 1,5	14	10...14	27,7	27,5	31	8	10	24	24	27	27	27	27
M 25 x 1,5	M 25 x 1,5	17	11...17	32,5	32,5	35	8	8	27	27	29	27	27	29
M 32 x 1,5	M 25 x 1,5	18	13...18	33	32,5	37	9	10	30	30	33	34	36	33
M 32 x 1,5	M 32 x 1,5	21	15...21	36	36	42	8	10	34	36	36	34	36	36
M 40 x 1,5	M 32 x 1,5	25	18...25	38	40,6	41	9	15	40	41	42	43	46	42
M 40 x 1,5	M 40 x 1,5	28	19...28	43,5	43,5	47	9	10	43	46	46	43	46	46
M 50 x 1,5	M 40 x 1,5	32	22...32	48	47	51,5	9	18	50	50	53	55	55	53
M 50 x 1,5	-	38	27...38	55	51	-	9	-	58	60	-	58	60	-
-	M 50 x 1,5	38	30...38	-	-	53	-	18	-	-	60	-	-	60
M 63 x 1,5	M 63 x 1,5	44	34...44	53	52	53	14	18	64	65	65	68	70	65

d₁ MS / NI	KLG	Suositeltu kiristysmomentti Nm Avainväli A/F₁ MS	NI	KLG	Avainväli A/F₂ MS	NI	KLG

M 12 x 1,5	M 12 x 1,5	2	5,5	2	1	3	1
M 16 x 1,5	M 16 x 1,5	2,5	6,5	2,5	2,5	4	2,5
M 16 x 1,5	M 16 x 1,5	2,5	8	2,5	2,5	4	2,5
M 20 x 1,5	M 20 x 1,5	4	8	4	3,5	5,5	3,5
M 25 x 1,5	M 20 x 1,5	5,5	11	5,5	3,5	6	3,5
M 25 x 1,5	M 25 x 1,5	5,5	14	5,5	3,5	6	3,5
M 32 x 1,5	M 25 x 1,5	9	17	9	3,5	6	3,5
M 32 x 1,5	M 32 x 1,5	6	15	6	5	6	5
M 40 x 1,5	M 32 x 1,5	10	30	10	5	12	5
M 40 x 1,5	M 40 x 1,5	11	17	11	5	12	5
M 50 x 1,5	M 40 x 1,5	20	42	22	5	18	5
M 50 x 1,5	-	20	30	-	8	18	-
-	M 50 x 1,5	-	-	20	-	-	8
M 63 x 1,5	M 63 x 1,5	20	55	20	12	25	12
