GN 62444 Kaapelitiivisteet Messinki / muovi, NPT-kierre

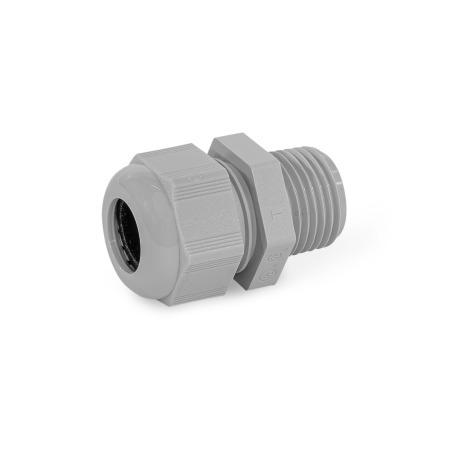

Kaapelitiivisteet GN 62444: Messinki / muovi, NPT-kierre
Materiaali: KLG - Muovi
Hyväksynnät IP-suojausluokat Muovin ominaisuudet

Tuotteen kuvaus

Kaapelitiivisteitä GN 62444 käytetään kaapeleiden tai johtimien syöttämiseen koteloihin, jännityksen poistoon ja tiivistämiseen. Määritetyn kiinnitysalueen puitteissa tiivistys- ja kiinnitysvaikutus lisääntyy kaapelin läpimitan myötä.

Kaapelitiivisteet voi ruuvata olemassa olevaan sisäkierteeseen tai asentaa läpireiän kautta asennusmutteria käyttäen.

Metalliversiot sisältävät O-renkaan tiivistämistä varten koteloa vasten. Muoviversio tiivistetään ilman ylimääräistä tiivisterengasta.

Tekninen eritelmä

Kotelo

  • MessinkiMS, nikkelöity
  • MuoviKLG, polyamidi (PA)
    Harmaa, RAL 7035

Terässisäke
Kloropreenikumi (CR)

Kiinnitinosa
Muovi, polyamidi (PA)

O-rengas tarkoitettu MS
Akryylinitriilibutadieenikumi (NBR)

Käyttölämpötila -40 °C - +100 °C

Suojausluokka IP 68

RoHS

Lisävaruste

GN 62444.3 Moninkertaiset tiivistesisäkkeet

GN 62444 Kaapelitiivisteet, messinki / muovi, NPT-kierre luonnos
Piilota tekninen piirros
GN 62444 Kaapelitiivisteet, messinki / muovi, NPT-kierre luonnos

Tuotevaihtoehdot / Taulukko
Näytä / piilota sarakkeet
d1
MS
KLG		d2
Kiinnitysalue Ø		h maks.
MS
KLG		Pituus I
MS
KLG		Avainväli A/F1
MS
KLG		Avainväli A/F2
MS
KLG
NPT 3/8-84...823-11,5-17-19-
-NPT 3/8105...10-29-15-22-22
NPT 1/2NPT 1/2126...1225,529131522242224
NPT 1/2NPT 1/21410...142831131524272427
NPT 3/4NPT 3/41813...1835,537131530333033
-NPT 12518...25-41-18-42-42
Näytä / piilota sarakkeet
d1
MS
KLG		Suositeltu kiristysmomentti Nm
Avainväli A/F1
MS

KLG
Avainväli A/F2
MS

KLG
NPT 3/8-6,5-3-
-NPT 3/8-2,5-1
NPT 1/2NPT 1/21755,52
NPT 1/2NPT 1/21155,52
NPT 3/4NPT 3/417963
-NPT 1-9,5-4

Koonti ja hinta
Kierre d1 (MS)
Kierre d1 (KLG)
Läpimitta d2
Materiaali


Eritelmät


Kierre d1 (MS)
Kierre d1 (KLG)
Läpimitta d2
Materiaali


Hyväksynnät
Näytä / piilota sarakkeet
TuotenumeroULVDECSADNV
62444-NPT3/8-8-MScURus---> ULDNV
62444-NPT1/2-12-MScULus---> ULDNV
62444-NPT1/2-14-MScULus---> ULDNV
62444-NPT3/4-18-MScULus---> ULDNV
62444-NPT3/8-10-KLGcULus-cCSAusDNV
62444-NPT1/2-12-KLGcULus-cCSAusDNV
62444-NPT1/2-14-KLGcULus-cCSAusDNV
62444-NPT3/4-18-KLGcULus-cCSAusDNV
62444-NPT1-25-KLGcULus-cCSAusDNV

Valittu osa (Tilausohjeet)

Yhteensä (netto)
0,71 €
plus ALV 0,13 €
brutto 0,84 €
Paino: 0,010 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
39269097
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 200,00 € -> 10 % alennus
alkaen 300,00 € -> 20 % alennus
alkaen 400,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Crear lista de proyectos
Tallenna suosikkina
Suosittele tuotetta

Varastotilanne

  • 24 kpl toimitettavissa 1-2 päivässä
  • Jos tilaat vähintään 25 kpl, ota meihin yhteyttä toimitusajan osalta.
