GN 62444 Kabelverschraubungen Messing / Kunststoff, NPT-Gewinde

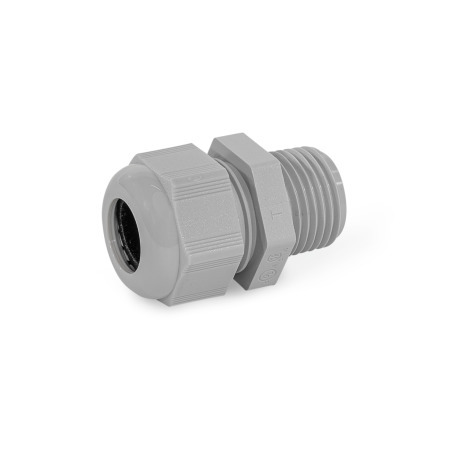

Kabelverschraubungen GN 62444: Messing / Kunststoff, NPT-Gewinde
Werkstoff: KLG - Kunststoff
Erläuterungen zu Schutzart IP Kunststoff-Eigenschaften

Produktbeschreibung

Mit Kabelverschraubungen GN 62444 werden Kabel oder Leitungen in Gehäuse eingeführt, zugentlastet und abgedichtet. Innerhalb des angegebenen Klemmbereichs erhöhen sich die Dicht- und Klemmwirkung mit dem Kabeldurchmesser.

Die Kabelverschraubungen können in vorhandene Innengewinde eingeschraubt oder mittels Befestigungsmutter in einer Durchgangsbohrung montiert werden.

Die Abdichtung zum Gehäuse erfolgt bei den Metallausführungen über einen O-Ring. Bei der Kunststoffausführung wird die Abdichtung ohne einen zusätzlichen Dichtring erreicht.

Ausführung

Gehäuse

  • MessingMS, vernickelt
  • KunststoffKLG, Polyamid (PA)
    grau, RAL 7035

Dichteinsatz
Chloropren-Kautschuk (CR)

Klemmeinsatz
Kunststoff, Polyamid (PA)

O-Ring bei MS
Acrylnitril-Butadien-Kautschuk (NBR)

Einsatztemperatur -40 °C bis +100 °C

Schutzart IP 68

RoHS

Zubehör

Mehrfachdichteinsätze GN 62444.3

GN 62444 Kabelverschraubungen, Messing / Kunststoff, NPT-Gewinde Skizze
Technische Zeichnung ausblenden
GN 62444 Kabelverschraubungen, Messing / Kunststoff, NPT-Gewinde Skizze

Artikelvarianten / Tabelle
Spalten ein-/ausblenden
d1
MS
KLG		d2
Klemmbereich Ø		h max.
MS
KLG		Länge l
MS
KLG		sw1
MS
KLG		sw2
MS
KLG
NPT 3/8-84...823-11,5-17-19-
-NPT 3/8105...10-29-15-22-22
NPT 1/2NPT 1/2126...1225,529131522242224
NPT 1/2NPT 1/21410...142831131524272427
NPT 3/4NPT 3/41813...1835,537131530333033
-NPT 12518...25-41-18-42-42
Spalten ein-/ausblenden
d1
MS
KLG		empfohlenes Anzugsdrehmoment in Nm
sw1
MS

KLG
sw2
MS

KLG
NPT 3/8-6,5-3-
-NPT 3/8-2,5-1
NPT 1/2NPT 1/21755,52
NPT 1/2NPT 1/21155,52
NPT 3/4NPT 3/417963
-NPT 1-9,5-4

Artikelauswahl und -konfiguration
Gewinde d1 (MS)
Gewinde d1 (KLG)
Durchmesser d2
Werkstoff


Ausführungen


Gewinde d1 (MS)
Gewinde d1 (KLG)
Durchmesser d2
Werkstoff


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
0,71 €
zzgl. ges. Mehrwertsteuer 0,13 €
brutto 0,84 €
Sofort lieferbar
Gewicht: 0,010 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
39269097
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
