GN 617.2 Indeksitapit Muovia, havaittava, FDA-määräysten mukainen, jousitappi ruostumatonta terästä, lepoasennolla / ilman lepoasentoa

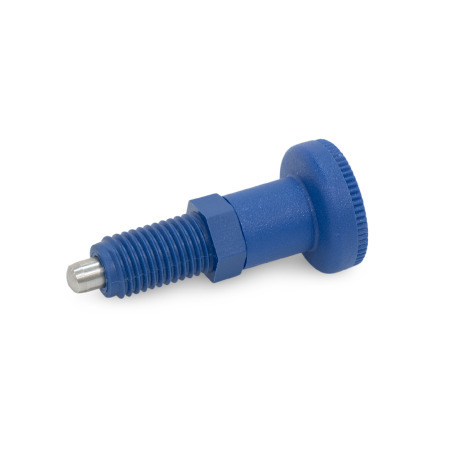

Indeksitapit GN 617.2: Muovia, havaittava, FDA-määräysten mukainen, jousitappi ruostumatonta terästä, lepoasennolla / ilman lepoasentoa
Original design
code: PMT.100-SST-VD /
PMT.101-SST-VD
Materiaali (Jousitappi): NI - Ruostumaton teräs
Materiaali / Pinta: VDB - visuaalisesti havaittava, sininen, RAL 5005, matta viimeistely
Tyyppi: B - ilman lepoasentoa, ilman lukitusmutteria
Ruostumaton-teraes-laatuluokka-1

Tuoteperhe Ruostumaton teräs laatuluokka 1

Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.

Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:

Edelstahl Güteklasse 1 Ruostumaton teräs laatuluokka 1

Edelstahl Güteklasse 2 Ruostumaton teräs laatuluokka 2

Edelstahl Güteklasse 4 Ruostumaton teräs laatuluokka 4

Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista

Näytä kaikki ruostumattomasta teräksestä valmistetut tuotteet
VD

Tuoteperhe VD

Visuaalisesti havaittavat standardiosat on valmistettu sinisestä muovista. Sinisen värin ansiosta ihmissilmä havaitsee ne erityisen helposti, ja myös optiset seurantajärjestelmät havaitsevat ne helposti, mikä on ehkä vielä tärkeämpää.
Metallinilmaisimilla havaittavat standardiosat on valmistettu sinisestä muovista, joka sisältää lisäaineita, kuten rautaoksidia. Tämän johdosta metallinilmaisimet havaitsevat ne alkaen 0,125 cm³ hiukkasmäärästä, mikä tarkoittaa sitä, että myös piilossa oleva muovisirut voidaan havaita.
Kaikki havaittavista muoveista valmistetut standardiosat on valmistettu FDA-määräysten mukaisesti muovigranulaatista FDA CFR.21 ja EU 10/2011 vaatimusten mukaisesti.
Näytä kaikki havaittavat standardiosat
FDA

FDA-määräysten mukainen

Luettelo indeksitappityypeistä Metrinen ISO-taajakierre DIN 13 General Information Detectable Plastics Muovin ominaisuudet Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

GN 617.2 -indeksitapit on valmistettu sinisestä muovigranulaatista, joka on FDA-määräysten FDA CRF.21:n mukainen sekä EU 10/2011 säädösten mukainen sekä visuaalisesti havaittavissa ja metallin osalta havaittavissa.

Sininen väri on ihmisen silmälle erityisen helppo nähdä, ja se havaitaan helposti myös optisilla seurantajärjestelmillä. Näin tuotantoprosessia on helpompi seurata esimerkiksi elintarviketuotannossa siten, että prosessi voidaan keskeyttää, jos vierasesineitä havaitaan.

Mitat vastaavat GN 617 tai GN 617.1 -indeksitappeja.

Lepoasennolla varustettuja indeksitappeja tyyppiä C / CK käytetään silloin, kun tapin täytyy pysyä sisäänvedetyssä asennossa. Tätä varten nuppia käännetään 90º sen jälkeen, kun tappi on vedetty sisään. Ura pitää tapin tässä asennossa.

Tekninen eritelmä

Ohjain
Muovi, polyamidi (PA-HP)

  • lasikuituvahvistettu
  • FDA-yhteensopiva materiaali
  • visuaalisesti havaittava, sininen, RAL 5005, matta viimeistely

Jousitappi
Ruostumaton teräsNI AISI 303

Nuppi
Muovi, polyamidi (PA)

  • visuaalisesti havaittava, sininen, RAL 5005, matta viimeistelyVDBVDB
  • ei irrotettava

Jousi
Ruostumaton teräs AISI 302

Lukitusmutteri
Muovi, polyamidi (PA-HP)
musta, matta

Käyttölämpötila -30 °C - +130 °C

RoHS

Lisävaruste

GN 412.1 Asennuslohkot (Sinkkivalu)

GN 617.2 Indeksitapit, muovia, havaittava, FDA-määräysten mukainen, jousitappi ruostumatonta terästä, lepoasennolla / ilman lepoasentoa luonnos
Piilota tekninen piirros
GN 617.2 Indeksitapit, muovia, havaittava, FDA-määräysten mukainen, jousitappi ruostumatonta terästä, lepoasennolla / ilman lepoasentoa luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

Bilman lepoasentoa, ilman lukitusmutteria
BKilman lepoasentoa, lukitusmutterilla
Clepoasennolla, ilman lukitusmutteria
CKlepoasennolla, lukitusmutterilla
Näytä / piilota sarakkeet
d1
Tappi -0,1/-0,15
Ohjain -0,08		d2d3e ≈l1 ≈l2
Tyyppi
B / BK
Tyyppi
C / CK		l3l4l5 ≈sA/F1A/F2maks. kiristys-
momentti
Nm		Jousi kuorma
N ≈
alussa

lopussa
5M 10 x 12113,6455517551712168717
6M 12 x 1,525165466206618141912924
8M 16 x 1,53121,6698726876101924181130
10M 20 x 1,53125801010331091112230251945

Koonti ja hinta
Pultin läpimitta d1
Tyyppi




Materiaali (Jousitappi)

Materiaali / Pinta
visuaalisesti havaittava, sininen
Eritelmät




Pultin läpimitta d1
Tyyppi




Materiaali (Jousitappi)

Materiaali / Pinta
visuaalisesti havaittava, sininen

Valittu osa (Tilausohjeet)

Yhteensä (netto)
11,44 €
plus ALV 2,17 €
brutto 13,61 €
ELESA Code: 194551
Kuvaus: PMT.100-SST-5-M10x1-A-VD
Paino: 0,010 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
39269097
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 200,00 € -> 10 % alennus
alkaen 300,00 € -> 20 % alennus
alkaen 400,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Crear lista de proyectos
Tallenna suosikkina
Suosittele tuotetta

Varastotilanne

  • 7 kpl toimitettavissa 1-2 päivässä
  • 277 kpl toimitettavissa 3-7 päivässä
  • 547 kpl toimitettavissa 5-9 päivässä
  • Jos tilaat vähintään 548 kpl, ota meihin yhteyttä toimitusajan osalta.

CAD-data

CAD-latausohjeet

Löysitkö tuotteesi?

Palvelutiimimme on käytettävissä maanantaista perjantaihin klo 7:30 AM ja 5:00 PM Test Hallo välisenä aikana: +49 7723 6507 - 0

Yksilöityihin elementteihin | Yhteyshenkilöihin

GN 617.2-5-B-NI-VDBGN 617.2-5-BK-NI-VDBGN 617.2-5-C-NI-VDBGN 617.2-5-CK-NI-VDBGN 617.2-6-B-NI-VDBGN 617.2-6-BK-NI-VDBGN 617.2-6-C-NI-VDBGN 617.2-6-CK-NI-VDBGN 617.2-8-B-NI-VDBGN 617.2-8-BK-NI-VDBGN 617.2-8-C-NI-VDBGN 617.2-8-CK-NI-VDBGN 617.2-10-B-NI-VDBGN 617.2-10-BK-NI-VDBGN 617.2-10-C-NI-VDBGN 617.2-10-CK-NI-VDB
