GN 717 Ruostumaton teräs - Indeksitapit nupilla, lepoasennolla ja ilman lepoasentoa

Valokuva

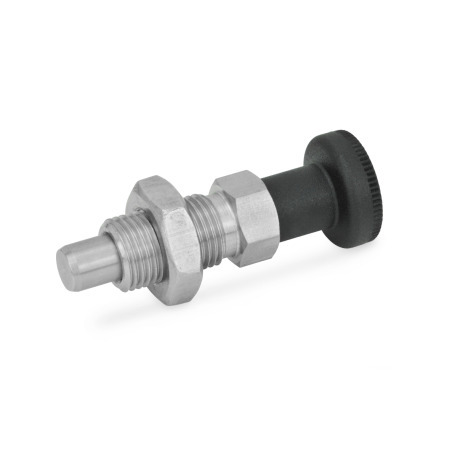

GN 717 Indeksitapit nupilla, ruostumatonta terästä, lepoasennolla ja ilman lepoasentoa Tyyppi: BK - ilman lepoasentoa, lukitusmutterilla
Materiaali: NI - Ruostumaton teräs
Tyyppi: BK - ilman lepoasentoa, lukitusmutterilla
Materiaali: NI - Ruostumaton teräs
GN 717 Indeksitapit nupilla, ruostumatonta terästä, lepoasennolla ja ilman lepoasentoa Tyyppi: BK - ilman lepoasentoa, lukitusmutterilla
Materiaali: NI - Ruostumaton teräs GN 717 Indeksitapit nupilla, ruostumatonta terästä, lepoasennolla ja ilman lepoasentoa Tyyppi: B - ilman lepoasentoa, ilman lukitusmutteria
Materiaali: NI - Ruostumaton teräs GN 717 Indeksitapit nupilla, ruostumatonta terästä, lepoasennolla ja ilman lepoasentoa Tyyppi: C - lepoasennolla, ilman lukitusmutteria
Materiaali: NI - Ruostumaton teräs GN 717 Indeksitapit nupilla, ruostumatonta terästä, lepoasennolla ja ilman lepoasentoa Tyyppi: CK - lepoasennolla, lukitusmutterilla
Materiaali: NI - Ruostumaton teräs
Ruostumaton-teras

Ruostumattomasta teräksestä valmistetut tuotteet

Korroosionkestävästä ruostumattomasta teräksestä valmistetut standardiosat on suunniteltu käytettäviksi elintarvikesektorilla, kemianteollisuudessa, aggressiivisissa olosuhteissa tai ulkotiloissa.

  • korroosion kestävä
  • tarkasti sopiva
  • ympäristöystävällinen
Näytä kaikki ruostumattomat terästuotteet

Tuotteen kuvaus

Tiedot

Ruostumattomasta teräksestä valmistetut GN 717 -indeksitapit ovat tyypillisesti pienikokoisia. Näitä indeksitappeja voi käyttää yleisesti, sillä niillä voidaan ehkäistä vastaavien indeksointireikien yhdensuuntaisuus- ja kohdistusvirheet.

Lepoasennolla varustettuja malleja tyyppiä C / CK käytetään silloin, kun tapin täytyy pysyä sisäänvedetyssä asennossa.

Asentamisen aikana taulukossa esitettyjä enimmäiskiristysmomentteja ei saa ylittää lukitusmutteria kiinnitettäessä.

Tekninen eritelmä

Ohjain (kierrerunko)
Ruostumaton teräsNI
AISI 303
Jousitappi
Ruostumaton teräs
AISI 303
Jousi
Ruostumaton teräs
AISI 301
Nuppi muovia
Teknopolymeeri (polyamidi PA)
  • musta, matta
  • ei irrotettava

RoHS

Tekninen piirros

3D
Piilota tekninen piirros
GN 717 Indeksitapit nupilla, ruostumatonta terästä, lepoasennolla ja ilman lepoasentoa luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

Bilman lepoasentoa, ilman lukitusmutteria
BKilman lepoasentoa, lukitusmutterilla
Clepoasennolla, ilman lukitusmutteria
CKlepoasennolla, lukitusmutterilla
Näytä / piilota sarakkeet
d1
Tappi -0,05
Reikä +0,03/+0,08
d2d4el1l2l3l4l5
min.
l6l7avainväli A/Fmaks. kiristys-
momentti
Nm
Jousi
kuorma N≈
alussa


lopussa
3M 6126,9303,5124,51032,5762312
3M 6 x 0,75126,9303,5124,51032,5763312
4M 6126,930,54124,51033762312
4M 8 x 1169,239,54,516613,5439,588524
5M 8169,240516613,543,59,587524
5M 8 x 1169,240516613,543,59,587524
5M 10 x 11811,542,5516613,5469,51022524
6M 101811,5496207,5175210,51015521
6M 12 x 1,52113,8526207,516,55510,51238521
8M 122113,859824920,563,513,51220622
8M 12 x 1,52113,859824920,563,513,51220622
8M 16 x 1,52519,663,5824920,56813,51780622
10M 16 x 1,52519,667,51026922,572,5141780427

Koonti ja hinta

Avaa 3D-konfiguraattori
Eritelmät



Pultin läpimitta d1
Asemointikierre d2
Tyyppi




Materiaali

Valittu osa (Tilausohjeet)

Yhteensä (netto)
3,42
plus ALV 0,65 €
brutto 4,07 €
Varastossa
Paino: 0,004 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 50,00 €
Kaikki hinnat ovat hintaluettelomme nro 55 mukaisia, voimassa alkaen 1. syyskuu 2022, plus ALV vain Saksan tapauksessa.

CAD-data

Other data formats

Pikakirjautuminen

Syötä sähköpostiosoitteesi CAD-datan saamiseksi. Olisimme kuitenkin tyytyväisiä, jos suorittaisit täyden rekisteröitymisen.

Syötä kuvasta löytyvä koodi.

CAD-latausohjeet Tietoja CAD-latauksista
Tallenna suosikkina

Syötä kuvasta löytyvä koodi.

Löysitkö tuotteesi?

Palvelutiimimme on käytettävissä maanantaista perjantaihin klo 7:30 AM ja 5:30 PM Test Hallo välisenä aikana: +49 7723 6507 - 0

Yksilöityihin elementteihin | Yhteyshenkilöihin

GN 717-3-M6-B-NIGN 717-3-M6-BK-NIGN 717-3-M6-C-NIGN 717-3-M6-CK-NIGN 717-3-M6x0,75-B-NIGN 717-3-M6x0,75-BK-NIGN 717-3-M6x0,75-C-NIGN 717-3-M6x0,75-CK-NIGN 717-4-M6-B-NIGN 717-4-M6-BK-NIGN 717-4-M6-C-NIGN 717-4-M6-CK-NIGN 717-4-M8x1-B-NIGN 717-4-M8x1-BK-NIGN 717-4-M8x1-C-NIGN 717-4-M8x1-CK-NIGN 717-5-M8-B-NIGN 717-5-M8-BK-NIGN 717-5-M8-C-NIGN 717-5-M8-CK-NIGN 717-5-M8x1-B-NIGN 717-5-M8x1-BK-NIGN 717-5-M8x1-C-NIGN 717-5-M8x1-CK-NIGN 717-5-M10x1-B-NIGN 717-5-M10x1-BK-NIGN 717-5-M10x1-C-NIGN 717-5-M10x1-CK-NIGN 717-6-M10-B-NIGN 717-6-M10-BK-NIGN 717-6-M10-C-NIGN 717-6-M10-CK-NIGN 717-6-M12x1,5-B-NIGN 717-6-M12x1,5-BK-NIGN 717-6-M12x1,5-C-NIGN 717-6-M12x1,5-CK-NIGN 717-8-M12-B-NIGN 717-8-M12-BK-NIGN 717-8-M12-C-NIGN 717-8-M12-CK-NIGN 717-8-M12x1,5-B-NIGN 717-8-M12x1,5-BK-NIGN 717-8-M12x1,5-C-NIGN 717-8-M12x1,5-CK-NIGN 717-8-M16x1,5-B-NIGN 717-8-M16x1,5-BK-NIGN 717-8-M16x1,5-C-NIGN 717-8-M16x1,5-CK-NIGN 717-10-M16x1,5-B-NIGN 717-10-M16x1,5-BK-NIGN 717-10-M16x1,5-C-NIGN 717-10-M16x1,5-CK-NI
