GN 617.2 Pistoncini di posizionamento a molla Plastica, rilevabili, plastica a norma FDA, perno del puntale acciaio INOX, con / senza posizione di arresto

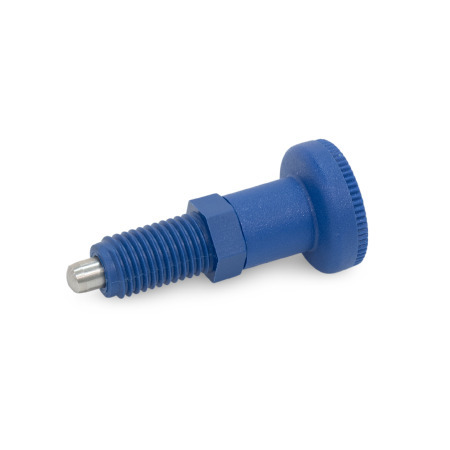

Pistoncini di posizionamento a molla GN 617.2: Plastica, rilevabili, plastica a norma FDA, perno del puntale acciaio INOX, con / senza posizione di arresto
Original design
code: PMT.100-SST-VD /
PMT.101-SST-VD
Materiale (Perno del puntale): NI - Acciaio INOX
Materiale / Finitura: VDB - Rilevabile visivamente, blu, RAL 5005, finitura matt
Tipo: B - Senza posizione di arresto, senza controdado
Acciaio-inox-in-classe-di-qualita-1

Famiglia di prodotti Acciaio inox in classe di qualità 1

La gamma di prodotti Ganter comprende numerosi componenti standard realizzati in acciai inossidabili di alta qualità. Grazie alle loro proprietà straordinarie, questi materiali sono utilizzati in un'ampia gamma di settori. La loro resistenza alla corrosione e alla ruggine, in particolare, assicura lunga durata a macchine e attrezzature e ne mantiene inalterato il valore.

Per differenziarli facilmente, gli acciai inox utilizzati da Ganter sono suddivisi in classi di qualità:

Edelstahl Güteklasse 1 Acciaio inox in classe di qualità 1

Edelstahl Güteklasse 2 Acciaio inox in classe di qualità 2

Edelstahl Güteklasse 4 Acciaio inox in classe di qualità 4

Mostra informazioni dettagliate sulle classi di qualità dell'acciaio inossidabile

Mostra tutti i prodotti in acciaio inox
VD

Famiglia di prodotti VD

Le parti standard rilevabili visivamente sono realizzate in plastica blu. Il colore blu le rende particolarmente visibili all'occhio umano e, cosa forse più importante, ai sistemi di monitoraggio ottico.
Le parti standard rilevabili al metal detector sono realizzate in plastica blu che contiene additivi come l'ossido di ferro. Di conseguenza vengono rilevate dai metal detector a partire da un volume delle particelle di 0,125 cm³; questo significa che possono essere rilevati anche i frammenti di plastica nascosti.
Tutte le parti standard in plastica rilevabile sono realizzate in granulato di plastica a norma FDA secondo FDA CFR.21 e UE 10/2011.
Mostra tutte le parti standard rilevabili
FDA

A norma FDA

Elenco dei tipi di pistoncini di posizionamento a molla Filettatura metrica ISO a passo fine DIN 13 General Information Detectable Plastics Caratteristiche del materiale plastico Caratteristiche dell’acciaio INOX

Descrizione del prodotto

I pistoncini di posizionamento a molla GN 617.2 sono realizzate in granulato di plastica blu rilevabile visivamente o con metal detector in conformità alle norme FDA CFR.21 e UE 10/2011.

Il colore blu è particolarmente facile da vedere a occhio nudo ed è anche semplice da rilevare con i sistemi di monitoraggio ottico. Questo consente di monitorare il processo produttivo, ad esempio nel settore alimentare, in modo da poterlo interrompere qualora venga rilevata la presenza di corpi estranei.

Le dimensioni corrispondono a quelle dei pistoncini GN 617 o GN 617.1.

I pistoncini di posizionamento a molla tipo C / CK con posizione di arresto vengono usati nelle applicazioni in cui il puntale deve rimanere in posizione retratta. A tal fine, dopo la retrazione la manopola viene ruotata di 90°. Una scanalatura trattiene il puntale in questa posizione.

Specifiche

Guida
Plastica, poliammide (PA-HP)

  • Rinforzo in fibra di vetro
  • Materiale conforme alla FDA
  • Rilevabile visivamente, blu, RAL 5005, finitura matt

Perno del puntale
Acciaio INOXNI AISI 303

Manopola
Plastica, poliammide (PA)

  • Rilevabile visivamente, blu, RAL 5005, finitura mattVDBVDB
  • Non rimovibile

Molla di compressione
Acciaio INOX AISI 302

Controdado
Plastica, poliammide (PA-HP)
Nero, finitura matt

Temperatura di esercizio -30 °C a +130 °C

RoHS

Accessorio

GN 412.1 Flange di posizionamento (Zinco pressofusa)

GN 617.2 Pistoncini di posizionamento a molla, plastica, rilevabili, plastica a norma FDA, perno del puntale acciaio INOX, con / senza posizione di arresto disegno
Nascondi disegno tecnico
GN 617.2 Pistoncini di posizionamento a molla, plastica, rilevabili, plastica a norma FDA, perno del puntale acciaio INOX, con / senza posizione di arresto disegno

Opzioni articolo / Tabella

Tipo

BSenza posizione di arresto, senza controdado
BKSenza posizione di arresto, con controdado
CCon posizione di arresto, senza controdado
CKCon posizione di arresto, con controdado
Mostra / Nascondi colonne
d1
Puntale -0,1/-0,15
Guida -0,08		d2d3e ≈l1 ≈l2
Tipo
B / BK
Tipo
C / CK		l3l4l5 ≈sA/F1A/F2Coppia di serraggio
max.
in Nm		Carico della molla
in N ≈
iniziale

finale
5M 10 x 12113,6455517551712168717
6M 12 x 1,525165466206618141912924
8M 16 x 1,53121,6698726876101924181130
10M 20 x 1,53125801010331091112230251945

Selezione e configurazione articolo
Diametro puntale d1
Tipo




Materiale (Perno del puntale)

Materiale / Finitura
Rilevabile visivamente, blu
Specifiche




Diametro puntale d1
Tipo




Materiale (Perno del puntale)

Materiale / Finitura
Rilevabile visivamente, blu

Parte selezionata (Come ordinare)

Totale (netto)
11,44 €
più IVA 2,17 €
lordo 13,61 €
ELESA Code: 194551
Descrizione: PMT.100-SST-5-M10x1-A-VD
Peso: 0,010 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
39269097
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 200,00 € -> 10 % di sconto
da 300,00 € -> 20 % di sconto
da 400,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
Creare un elenco di progetti
Salva tra i preferiti
Raccomanda un prodotto

Disponibilità delle scorte

  • 7 pezzi consegnabili in 1-2 giorni
  • 277 pezzi consegnabili in 3-7 giorni
  • 547 pezzi consegnabili in 5-9 giorni
  • Per ordini di 548 pezzi o più, vi preghiamo di contattarci brevemente per conoscere i tempi di consegna.
