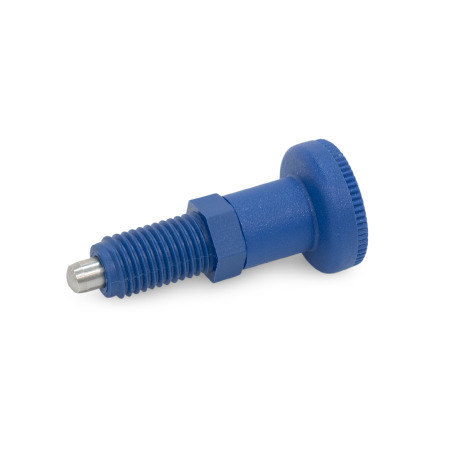

GN 617.2 Pernos de retención Plástico, detectables, con homologación FDA, pasador de retención acero inoxidable, con / sin bloqueo de posición

Pernos de retención GN 617.2: Plástico, detectables, con homologación FDA, pasador de retención acero inoxidable, con / sin bloqueo de posición
Original design
code: PMT.100-SST-VD /
PMT.101-SST-VD
Material (Pasador de retención): NI - Acero inoxidable
Material / Acabado: VDB - visualmente detectable, azul, RAL 5005, acabado mate
Tipo: B - sin bloqueo de posición, sin contratuerca
Clase-de-calidad-1-del-acero-Inoxidable

Familia de productos Clase de calidad 1 del acero Inoxidable

La gama de productos Ganter incluye un gran número de piezas estándar hechas de aceros inoxidables de alta calidad resistentes a la corrosión. Gracias a sus excelentes propiedades, estos materiales se utilizan en una amplia variedad de sectores industriales. Su resistencia a la corrosión y a la oxidación, en particular, contribuyen a la estabilidad del valor y longevidad de las máquinas y equipos.

Para una diferenciación más sencilla, los aceros inoxidables utilizados por Ganter se dividen en clases de calidad del acero inoxidable:

Edelstahl Güteklasse 1 Clase de calidad 1 del acero Inoxidable

Edelstahl Güteklasse 2 Clase de calidad 2 del acero Inoxidable

Edelstahl Güteklasse 4 Clase de calidad 4 del acero Inoxidable

Mostrar información detallada sobre las clases de calidad del acero inoxidable

Mostrar todos los artículos de la categoría Acero inoxidable
VD

Familia de productos VD

Las piezas estándar detectables visualmente están hechas de plástico azul. El color azul las hace especialmente visibles al ojo humano y, quizás más importante, a sistemas de monitoreo óptico.
Las piezas estándar metal-detectables están hechas de plástico azul que contiene aditivos tales como óxido de hierro. En consecuencia, son captadas por los detectores de metales a partir de un volumen de partículas de 0,125 cm³, lo que significa que se pueden detectar incluso astillas de plástico ocultas.
Todas las piezas estándar de plástico detectable están hechas con granulados de plástico con homologación FDA, con arreglo a las normas FDA CFR.21 y EU 10/2011.
Mostrar todas las piezas estándar detectables
FDA

Conforme aux exigences de la FDA

Lista de tipos de posicionadores de muelle Rosca fina ISO métrica DIN 13 General Information Detectable Plastics Características del plástico Características del acero inoxidable

Descripción del producto

Los pernos de retención GN 617.2 son de granulado plástico azul con homologación FDA CFR.21 y EU 10/2011, además de ser visualmente detectables o metal-detectables.

El color azul es especialmente fácil de apreciar a simple vista y también es fácil de detectar con sistemas ópticos. Esto permite monitorizar el proceso productivo, como en la producción de alimentos, de modo que se pueda interrumpir el proceso en caso de detectarse cuerpos extraños.

Las medidas se corresponden con las de los pernos de retención GN 617 o GN 617.1.

Los pernos de retención de tipo C / CK con bloqueo de posición se usan para aplicaciones en las que el pasador debe permanecer retraído. Para lograrlo, se gira el pomo 90° después de retraerse el pasador. Una muesca mantiene el pomo en esta posición.

Especificación

Guía
Plástico, poliamida (PA-HP)

  • reforzado con fibra de vidrio
  • Material conforme a la FDA
  • visualmente detectable, azul, RAL 5005, acabado mate

Pasador de retención
Acero inoxidableNI AISI 303

Pomo
Plástico, poliamida (PA)

  • visualmente detectable, azul, RAL 5005, acabado mateVDBVDB
  • no desmontable

Muelle
Acero inoxidable AISI 302

Contratuerca
Plástico, poliamida (PA-HP)
negro, mate

Temperatura de trabajo -30 °C a +130 °C

RoHS

Accesorio

GN 412.1 Piezas de sujeción (Zamac)

GN 617.2 Pernos de retención, plástico, detectables, con homologación FDA, pasador de retención acero inoxidable, con / sin bloqueo de posición Esquema
Ocultar dibujo técnico
GN 617.2 Pernos de retención, plástico, detectables, con homologación FDA, pasador de retención acero inoxidable, con / sin bloqueo de posición Esquema

Opciones del artículo / Tabla

Tipo

Bsin bloqueo de posición, sin contratuerca
BKsin bloqueo de posición, con contratuerca
Ccon bloqueo de posición, sin contratuerca
CKcon bloqueo de posición, con contratuerca
Mostrar / ocultar columnas
d1
Pasador -0,1/-0,15
Guía -0,08		d2d3e ≈l1 ≈l2
Tipo
B / BK
Tipo
C / CK		l3l4l5 ≈sA/F1A/F2máx.
par de apriete
en Nm		Carga del muelle
en N ≈
inicial

final
5M 10 x 12113,6455517551712168717
6M 12 x 1,525165466206618141912924
8M 16 x 1,53121,6698726876101924181130
10M 20 x 1,53125801010331091112230251945

Estructura y precio
Diámetro del perno d1
Tipo




Material (Pasador de retención)

Material / Acabado
visualmente detectable, azul
Especificaciones




Diámetro del perno d1
Tipo




Material (Pasador de retención)

Material / Acabado
visualmente detectable, azul

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
11,44 €
más IVA 2,17 €
bruto 13,61 €
ELESA Code: 194551
Descripción: PMT.100-SST-5-M10x1-A-VD
Peso: 0,010 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
39269097
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 200,00 € -> 10 % descuento
desde 300,00 € -> 20 % descuento
desde 400,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
Crear lista de proyectos
Guardar como favorito
Recomiende un producto

Disponibilidad de existencias

  • 7 unidades entregables en 1-2 días
  • 277 unidades entregables en 3-7 días
  • 547 unidades entregables en 5-9 días
  • Para pedidos de 548 unidades o más, póngase en contacto con nosotros para informarse sobre el plazo de entrega.
