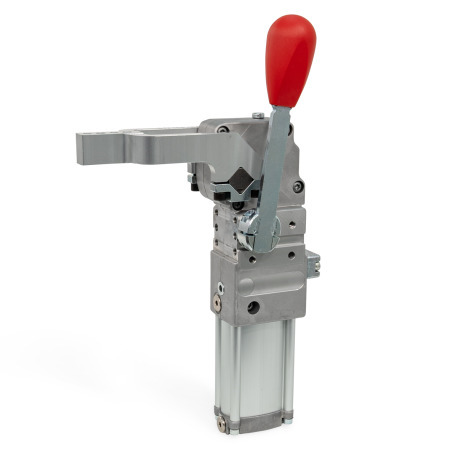

Voimakiinnittimet GN 8621

Tyyppi: S - kiinnitysvarrella
Tunnistenro.: 2 - Suoralla käsivivulla

Lisätietoja Salpatyyppisistä kiinnittimistä (pneumaattinen) Paineilmatoimisten lukitsimien yleiskuvaus Yleisiä huomautuksia Tekniset ohjeet ISO-perustoleranssit Käyttöohjeet GN 8620 / GN 8621

Tuotteen kuvaus

GN 8621 -voimakiinnittimet pitävät ja asemoivat työkappaleita, kuten ohutlevypaneeleja, automatisoiduissa hitsausprosesseissa sekä tarttuvat työkappaleisiin ja kiinnittävät ne siirto- ja kokoonpanomekanismeissa. Kiinnitysvarsi välittää pneumaattisesti tuotetun kiristyksen tai kiinnitysvoiman, joka tuotetaan pneumaattisesti tai käsivivulla vipunivelmekanismin kautta työkappaleeseen. Nopea heiluriliike mahdollistaa lyhyen työnkiertoajan. Paineilmatoiminen loppuasento varmistaa pehmeän ja hellävaraisen liikkeen.

Käsivipu yksinkertaistaa asennusprosessia ja vianetsintää. Se voidaan asentaa molemmille puolille ja se voidaan poistaa pneumaattisen käytön osalta vaaratilanteiden välttämiseksi tai tahattoman käytön estämiseksi.

Kiinnitysvarren avauskulma voidaan asettaa tai rajoittaa mihin tahansa asentoon. Loppuasennot havaitaan sisäiseen mekanismiin liitetyillä antureilla, jotka eivät tarvitse asettamista. Koko mekanismi on suojattu alumiinikotelolla, joka suojaa sitä lialta ja vedeltä. Pitkä käyttöikä varmistetaan vahvistetulla, painon kannalta optimoidulla kotelolla ja korkealaatuisilla neulalaakereilla ja sisäisen mekanismin liitoksilla.

Tekninen eritelmä

Kotelo
Alumiini

Neliövarsi
Teräs, nitrattu

Kaksoistoimintainen ilmasylinteri
Paineenvaihteluväli 2–8 baaria

Induktiivinen anturi
Sinkkivalu

Lukitusvipu

Akseli, teräs, sinkitty, sinipassivoitu
Kahva muovia, punainen

Kiinnitysvarsi tyypille S
Alumiini, anodisoitu, luonnonvärinen
Kiinnitysosa, teräs, sinkitty, sinipassivoitu

RoHS

Lisävaruste

GN 330 Kaapelit, joissa liitin (4-napainen, 5 tai 10 metrin pituinen)
DIN 6325 Ohjaustapit
DIN 7979 Ohjaustapit

Sinun yhteyshenkilösi

Etsitkö Ganter-kumppania lähietäisyydeltä? Valitse maa.

Koko (Piston-Ø)	Maks. kiinnitysvoima 5 baarissa Nm	F_S Kiinnitysvoima arvolla r 5 baarissa N ≈	F_H Pitokapasiteetti arvolla r N	a ±0,05	b₁	b₂	b₃	b₄	b₅ ≈	b₆ ≈	b₇	d	h₁ maks.	h₂

25	50	530	800	33,5	53	34,5	46	34	32,7	55,5	36	G 1/8	210	130
40	130	1110	3240	47	55	33,5	50	40	30,2	53	34,5	G 1/8	260	162,5
63	390	2700	10410	71,5	78	51,5	53	46	21,2	44	54	G 1/4	332,5	212

Koko (Piston-Ø)	h₃	h₄ ±0,05	h₅ ≈	h₆ ≈	h₇ +0,1 / 0	k₁	k₂	k₃	k₄	l₁	l₂	l₃	l₄	n	r	s Neliö

25	28	17	162	134	8	4	4	4	4,5	132	43	60	44	6 H7	93	12
40	40	25	162	134	8	4	4,4	4	3	176	62	83	60	8 H7	117	16
63	55	36,5	201	134	9	7,5	12	7	7,5	229	106	112	93	12 N9	144	22

Ganter-palvelu

Palvelutiimimme on käytettävissä maanantaista perjantaihin klo 7:30 AM ja 5:00 PM välisenä aikana:

+49 7723 6507-100 +49 7723 4659 info@ganternorm.com

Pyydä takaisinsoittoa

Ganter worldwide

Kieli

Toimituskohde

Group Websites

Ganter-palvelu

Pyydä takaisinsoittoa

Ganter-tuoteluettelo

Sinun yhteyshenkilösi

Ganter-uutiset

GN 8621 Voimakiinnittimet Alumiini, pneumaattinen, manuaalisella lisätoiminnolla tai ilman sitä

Tuotteen kuvaus

Tekninen eritelmä

Lisävaruste

Tuotevaihtoehdot / Taulukko

Tyyppi

Kytkennän lähtö

Tunnistenro.

Koonti ja hinta

Kiinnitys- ja asennusmitat

Asennusesimerkki

Turvallisuusohje

Valittu osa (Tilausohjeet)

Varastotilanne

CAD-data

CAD-data

Sisäänkirjautuminen

Pikakirjautuminen

Löysitkö tuotteesi?

Nämä voivat myös kiinnostaa sinua...

UUDET GN 8620.1

UUDET GN 8620

Sinun yhteyshenkilösi

Ganter-palvelu

1	Ilman käsivipua
2	Suoralla käsivivulla
3	Taivutetulla käsivivulla


Asennuksen aikana kaikki esillä olevat reiät tulee käyttää kiinnitysruuveja ja ohjaustappeja varten. Ohjaustappien vaihtoehtona oleva sivukiinnitys tulee tehdä uraan asennettavalla sovitekiilalla. Kiinnittimen rinnakkaissäätö onnistuu sovelluksen puolella olevien pitkittäisten kiinnitysreikien avulla. Ilmaliitännät sijaitsevat etu- ja takapuolella. Käyttämättömät liitännät suljetaan mukana tulevilla sulkutulpilla.
