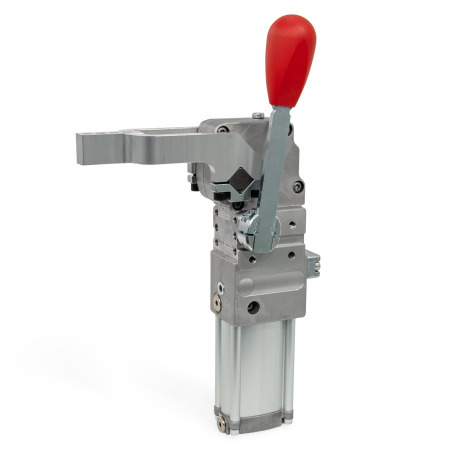

GN 8621 Kraftspanner Aluminium, pneumatisch, mit / ohne zusätzlicher Handbetätigung

Kraftspanner GN 8621 halten und positionieren z. B. Blechteile bei automatisierten Schweißprozessen oder greifen und fixieren Bauteile in Transfer- und Montagevorrichtungen. Der Spannarm überträgt die Spann- bzw. Haltekraft der pneumatisch oder mittels Handhebel betätigten Kniehebelmechanik auf das Werkstück. Die schnelle Schwenkbewegung ermöglicht kurze Taktzeiten. Die pneumatische Endlagendämpfung sorgt dabei für einen ruhigen und schonenden Lauf.

Der Handhebel erleichtert Einrichtvorgänge und das Beseitigen von Störungen. Er ist beidseitig montierbar und kann zum Schutz vor Verletzungen oder unbeabsichtigter Betätigung beim pneumatischen Betrieb demontiert werden.

Der Öffnungswinkel des Spannarms kann von außen stufenlos eingestellt bzw. begrenzt werden. Die Endlagen werden mittels der internen Mechanik sensorisch erfasst und müssen nicht eingestellt werden. Die komplette Mechanik ist gekapselt im Aluminiumgehäuse untergebracht und so gegen Schmutz und Schweißspritzer geschützt. Das Gehäuse ist versteift und gewichtsoptimiert ausgelegt, hochwertige Nadellager und Gelenke im Inneren sorgen für eine lange Lebensdauer.

Ausführung

Gehäuse
Aluminium

Vierkantwelle
Stahl, nitriert

Doppelwirkender Zylinder
Druckbereich 2 bis 8 bar

Induktiver Sensor
Zink-Druckguss

Handhebel

• Schaft, Stahl, verzinkt, blau passiviert
• Handgriff, Kunststoff, rot

Spannarm bei Form S
Aluminium, eloxiert, naturfarben
Klemmstück, Stahl, verzinkt, blau passiviert

RoHS

Zubehör

GN 330 Kabel mit Anschlusskupplung (4-polig, 5 oder 10 Meter lang)
DIN 6325 Zylinderstifte
DIN 7979 Zylinderstifte
