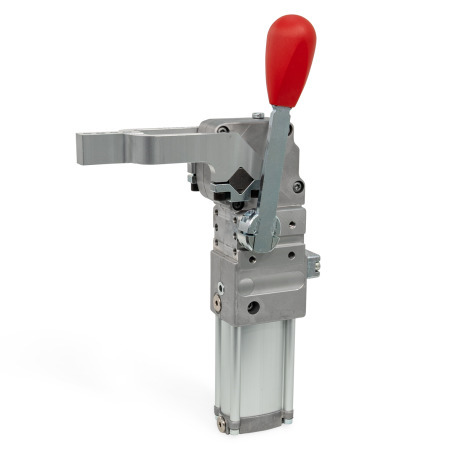

N° identificativo: 2 - Con leva manuale diritta
Descrizione del prodotto
Gli attrezzi di serraggio GN 8621 consentono di trattenere e posizionare componenti, come pannelli di lamiera, in processi di saldatura automatizzata o di afferrare e bloccare componenti in meccanismi di trasferimento e montaggio. Il braccio di serraggio trasmette la forza di tensionamento o di bloccaggio, generata da un sistema pneumatico o dalla leva manuale, dal meccanismo della leva articolata al pezzo in lavorazione. Il rapido movimento oscillante consente tempi di ciclo brevi. Lo smorzamento pneumatico in posizione finale assicura un movimento fluido e delicato.
Le leva manuale semplifica i processi di configurazione e la risoluzione dei problemi. Si può montare su entrambi i lati e si può rimuovere quando si opta per l'azionamento pneumatico, in modo da evitare incidenti o chiusure accidentali.
L'angolo di apertura del braccio di serraggio si può regolare o limitare in qualsiasi posizione. Le posizioni finali vengono rilevate dai sensori integrati nel meccanismo interno e non richiedono regolazioni. L'intero meccanismo è incapsulato in un corpo di contenimento in alluminio che lo protegge da sporco e acqua nebulizzata. Il corpo di contenimento rinforzato e dal peso ottimizzato, i cuscinetti a rullini di alta qualità e gli snodi del meccanismo interno garantiscono una lunga durata.
Specifiche
Corpo di contenimento
Alluminio
Albero quadro
Acciaio, nitrurato
Cilindro pneumatico a doppio effetto
Intervallo di pressione da 2 a 8 bar
Sensore induttivo
Lega di zinco pressofusa
Leva manuale
- Corpo, acciaio zincato, passivato blu
- Impugnatura in plastica, colore rosso
Braccio di serraggio per il tipo S
Alluminio, anodizzato, colore naturale
Elemento di serraggio in acciaio, zincato, passivato blu
RoHS
Accessorio
GN 330 Cavi con connettore (4 poli, lunghezza 5 o 10 metri)
DIN 6325 Perni di riferimento
DIN 7979 Perni di riferimento
