Tuotteen kuvaus

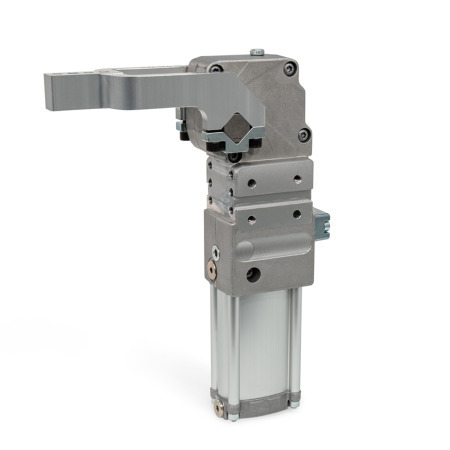

GN 8620 -voimakiinnittimet pitävät ja asemoivat työkappaleita, kuten ohutlevypaneeleja, automatisoiduissa hitsausprosesseissa sekä tarttuvat työkappaleisiin ja kiinnittävät ne siirto- ja kokoonpanomekanismeissa. Kiinnitysvarsi välittää pneumaattisesti tuotetun kiristyksen tai kiinnitysvoiman vipunivelmekanismilla työkappaleeseen. Nopea heiluriliike mahdollistaa lyhyen työnkiertoajan. Paineilmatoiminen loppuasento varmistaa pehmeän ja hellävaraisen liikkeen.
Kiinnitysvarren avauskulma voidaan asettaa tai rajoittaa mihin tahansa asentoon. Loppuasennot havaitaan sisäiseen mekanismiin liitetyillä antureilla, jotka eivät tarvitse asettamista. Koko mekanismi on suojattu alumiinikotelolla, joka suojaa sitä lialta ja vedeltä. Pitkä käyttöikä varmistetaan vahvistetulla, painon kannalta optimoidulla kotelolla ja korkealaatuisilla neulalaakereilla ja sisäisen mekanismin liitoksilla.
Tekninen eritelmä
Kotelo
Alumiini
Neliövarsi
Teräs, nitrattu
Kaksoistoimintainen ilmasylinteri
Paineenvaihteluväli 2–8 baaria
Induktiivinen anturi
Sinkkivalu
Kiinnitysvarsi tyypille S
Alumiini, anodisoitu, luonnonvärinen
Kiinnitysosa, teräs, sinkitty, sinipassivoitu
RoHS
Lisävaruste
DIN 6325 Ohjaustapit
DIN 7979 Ohjaustapit
GN 330 Kaapelit, joissa liitin (4-napainen, 5 tai 10 metrin pituinen)
