Descripción del producto

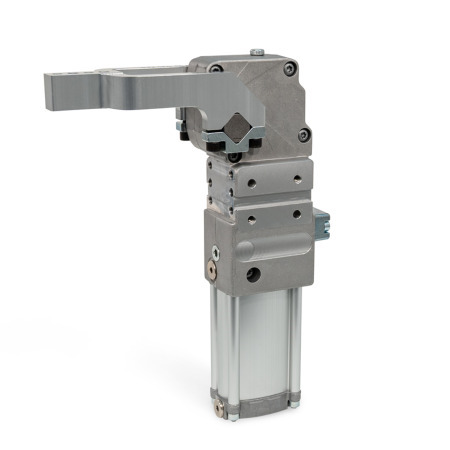

Las bridas neumáticas GN 8620 sujetan y mantienen en posición piezas, como paneles de chapa metálica, en procesos de soldado automático, o agarran y aseguran piezas en mecanismos de transferencia y montaje. El brazo de sujeción transmite la fuerza de sujeción o de agarre, que se genera neumáticamente, desde el mecanismo de palanca de rótula hasta la pieza. El rápido movimiento giratorio permite ciclos de tiempo corto. La amortiguación neumática de la posición final asegura que el movimiento sea suave y delicado.
El ángulo de apertura del brazo de sujeción se puede ajustar o limitar en cualquier posición. Las posiciones finales se detectan mediante sensores integrados en el mecanismo interno y no es necesario especificarlas. El mecanismo completo está encapsulado en la carcasa de aluminio como protección contra la suciedad y las salpicaduras de agua. La carcasa reforzada y de peso optimizado y la alta calidad de los cojinetes de agujas y las juntas del mecanismo interno aseguran una larga vida útil.
Especificación
Carcasa
Aluminio
Eje cuadrado
Acero, al nitruro
Cilindro neumático de doble acción
Intervalo de presión de 2 a 8 bar
Sensor inductivo
Zamac
Brazo de sujeción para tipo S
Aluminio, anodizado, color natural
Pieza de sujeción, acero, galvanizado, azul pasivado
RoHS
Accesorio
DIN 6325 Pasadores de fijación
DIN 7979 Pasadores de fijación
GN 330 Cables con acoplamiento de conexión (4 polos, de 5 o 10 metros de largo)
