Description du produit

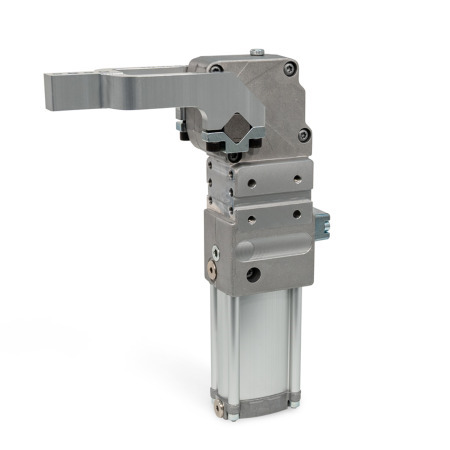

Les sauterelles de puissance GN 8620 permettent de maintenir et de positionner des pièces, telles que des panneaux de tôle, dans le cadre de processus de soudage automatisés, ou de saisir et de maintenir des pièces dans des mécanismes de transfert et de montage. Le bras de serrage transmet la force de tension ou de serrage, générée par un système pneumatique ou via le mécanisme de levier manuel à la pièce. Le mouvement de pivotement rapide permet d'obtenir des temps de cycle courts. L'amortissement pneumatique en fin de course garantit un mouvement fluide et en douceur.
L'angle d'ouverture du bras de serrage peut être réglé ou limité dans n'importe quelle position. Les positions de fin de course sont détectées par des capteurs intégrés au mécanisme interne et ne nécessitent aucun réglage. L'ensemble du mécanisme est logé dans un boîtier en aluminium qui le protège de la saleté et des projections d'eau. Une longue durée de vie est garantie par le boîtier renforcé et optimisé en termes de poids, ainsi que par les roulements à aiguilles et les articulations de haute qualité qui composent le mécanisme interne.
Spécifications
Boîtier
Aluminium
Arbre carré
Acier, nitruré
Vérin pneumatique à double action
Plage de pression de 2 à 8 bar
Capteur inductif
Zinc moulé sous pression
Bras de serrage pour type S
Aluminium, anodisé, couleur naturelle
Pièce de serrage, acier, zingué, bleu passivé
RoHS
Accessoire
DIN 6325 Goupilles de positionnement
DIN 7979 Goupilles de positionnement
GN 330 Câbles avec raccord de gaine (4 pôles, 5 ou 10 mètres de long)
