Charnières GN 159 (CFG. / CFG-ERS)

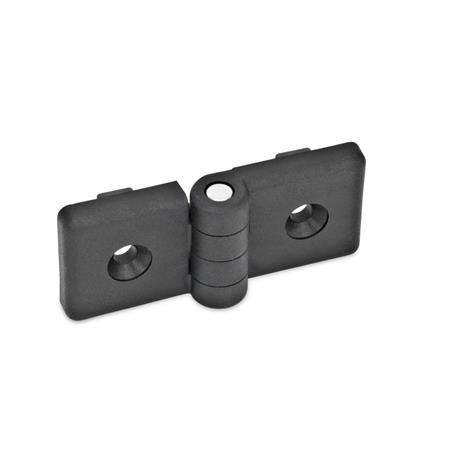

Charnières GN 159: Plastique, pour profilés en aluminium

Original design
code: CFG. / CFG-ERS

Couleur: SW - noir, finition mat
N° d'identification: 1 - sans manette de sécurité

Accessoires pour systèmes de profilés

Les pièces standard de cette gamme de produits sont compatibles avec la plupart des systèmes de profilés en aluminium courants. En utilisant des ensembles assortis, les éléments standard Ganter s'associent facilement et économiquement aux profiles, sans nécessiter l'ajout fastidieux de pièces individuelles dans la commande.

compatibles avec les systèmes de profilés courants
pour des largeurs de rainure de 6, 8 et 10 mm
pour les profilés de 30, 40 et 45 mm

Montrer tous les produits compatibles

Liste des types de loquets Caractéristiques du plastique

Description du produit

Les charnières GN 159 peuvent être installées facilement sur des profilés extrudés standard disponibles dans le commerce pour supporter le poids d'une porte en utilisant les supports de positionnement rectangulaires fournis. Elles se fixent simplement dans les évidements des ailettes de charnière.

Spécifications

Plastique (Polyamide PA)
- noir, finition matSW
- gris, finition matLG
- résistant aux températures jusqu'à 130 °C

Goupille
Acier, nickelé

Manette de sécurité GN 604.2
- Plastique (Polyamide PA)
- noir
- Rondelle
  Acier zingué

RoHS

Accessoire

Tasseaux GN 50b
Tasseaux GN 50i
Tasseaux pour rainure en T GN 51b

Votre contact

Vous recherchez un partenaire Ganter à proximité ? Veuillez sélectionner le pays.

l₁	m₁ Dimension nominale	Dimension réelle	m₂ Dimension nominale	Dimension réelle	d₁	d₂	h₁	h₂	h₃	h₄	l₂	l₃	l₄	pour largeurs de profilé s₁ - s₂

54	17	17,5	17	17,5	6,5	8	16	8	16	38	36	27	44	30 - 30
64	17	17,5	22	22,5	6,5	8	16	8	16	38	36	27	44	30 - 40
69	17	17,5	25	25	6,5	8	16	8	16	38	36	27	44	30 - 45
84	17	17,5	32	32,5	6,5	8	16	8	16	38	36	27	44	30 - 60
74	22	22,5	22	22,5	6,5	8	16	8	16	38	36	37	44	40 - 40
79	22	22,5	25	25	6,5	8	16	8	16	38	36	37	44	40 - 45
94	22	22,5	32	32,5	6,5	8	16	8	16	38	36	37	44	40 - 60
84	25	25	25	25	6,5	8	16	8	16	16	36	42	44	45 - 45
99	25	25	32	32,5	6,5	8	16	8	16	38	36	42	44	45 - 60
114	32	32,5	32	32,5	6,5	8	16	8	16	38	36	57	44	60 - 60
