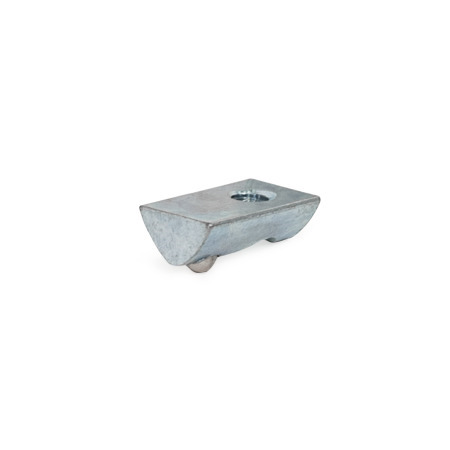

GN 50i Tasseaux Acier / inox, pour profilés en aluminium (système modulaire de type i)

Tasseaux GN 50i: Acier / inox, pour profilés en aluminium (système modulaire de type i)
Matériau/Finition: SZ - Zingué, passivé bleu
Type: N - Sans protection anti-torsion
Inox-classe-de-qualite-1

Famille de produits Inox, classe de qualité 1

La gamme de produits Ganter comprend un grand nombre de pièces standard en acier inoxydable de haute qualité. Leurs propriétés exceptionnelles leur permettent d'être utilisées dans des secteurs industriels très divers. Leur résistance à la corrosion et, tout particulièrement, à la rouille, contribue à préserver la valeur des machines et des équipements et à en assurer la longévité.

Pour mieux les différencier, les différentes qualités d'aciers inoxydables utilisés par Ganter sont classées en plusieurs catégories:

Edelstahl Güteklasse 1 Inox, classe de qualité 1

Edelstahl Güteklasse 2 Inox, classe de qualité 2

Edelstahl Güteklasse 4 Inox, classe de qualité 4

Afficher des informations détaillées sur les classes de qualité de l'acier inoxydable

Afficher tous les produits en acier inoxydable
Systeme-modulaire-de-typei

Système modulaire de type i (compatible avec Item)

Description du produit

Les tasseaux GN 50i permettent de fixer les pièces et les accessoires dans la rainure des profilés en aluminium.

Le poussoir à ressort permet d'éviter le glissement indésirable du tasseau dans la rainure, ce qui facilite l'installation.

Il est possible de faire pivoter les tasseaux de type N et V dans la position souhaitée.

Spécifications

Acier
Zingué, passivé bleuSZ


Inox
blancNB


RoHS

Masquer schéma technique
GN 50i Tasseaux, acier / inox, pour profilés en aluminium (système modulaire de type i) schéma

Options d'article/Tableau

Type

NSans protection anti-torsion
VAvec protection anti-torsion
SCharges lourdes
Afficher/Masquer colonnes
Typend
Acier

Inox
b ≈h1h2h3Longueur lm ≈
N5M 3M 4M 5--M 4M 5--840,8-11,54
N6M 3M 4M 5M 6-----1160,9-175
N8M 4M 5M 6M 8-M 4M 5M 6M 81471,6-237
V5M 3M 4M 5------840,80,711,54
V6M 3M 4M 5M 6-M 5M 6--1160,90,5175
V8M 3M 4M 5M 6M 8----1471,60,9237
S8M 4M 5M 6M 8-----1871,62,8237

Configuration et prix

Largeur de la rainure n
Filetage d (acier)
Filetage d (inox)
Type



Matériau/Finition
Largeur de la rainure n
Filetage d (acier)
Filetage d (inox)
Type



Matériau/Finition

Instructions de montage

4eb2be8d-daa9-405a-a3bb-dc0443fe7dac

Pièce sélectionnée (Comment commander)

Total (net)
0,53
plus TVA 0,10 €
brute 0,63 €
Poids: 0,002 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
73181692
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 € -> 10 % de réduction
à partir de 300,00 € -> 20 % de réduction
à partir de 400,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
Enregistrer comme favori
Recommander un produit

Disponibilité des stocks

  • 493 pièces livrables en 1-2 jours
  • Pour les commandes de 494 pièces ou plus, veuillez nous contacter brièvement concernant le délai de livraison.

Données CAO

Autres formats de données

Connexion rapide

Pour obtenir des données CAO, veuillez saisir votre adresse e-mail. Mais nous serions heureux si vous êtes pleinement enregistré.

Tutoriel sur le téléchargement CAO À propos des téléchargements CAO

Trouvez-vous votre produit ?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 7:30 AM – 5:00 PM : +49 7723 6507-0

Aux éléments personnalisés | Aux personnes de contact

GN 50i-5M3-N-SZGN 50i-5M4-N-NBGN 50i-5M4-N-SZGN 50i-5M5-N-SZGN 50i-5M5-N-NBGN 50i-6M3-N-SZGN 50i-6M4-N-SZGN 50i-6M5-N-SZGN 50i-6M6-N-SZGN 50i-8M4-N-SZGN 50i-8M4-N-NBGN 50i-8M5-N-SZGN 50i-8M6-N-SZGN 50i-8M8-N-SZGN 50i-8M5-N-NBGN 50i-8M6-N-NBGN 50i-8M8-N-NBGN 50i-5M3-V-SZGN 50i-5M4-V-SZGN 50i-5M5-V-SZGN 50i-6M3-V-SZGN 50i-6M5-V-NBGN 50i-6M4-V-SZGN 50i-6M5-V-SZGN 50i-6M6-V-SZGN 50i-6M6-V-NBGN 50i-8M3-V-SZGN 50i-8M4-V-SZGN 50i-8M5-V-SZGN 50i-8M6-V-SZGN 50i-8M8-V-SZGN 50i-8M4-S-SZGN 50i-8M5-S-SZGN 50i-8M6-S-SZGN 50i-8M8-S-SZ
