GN 161 Charnières zinc moulé sous pression, pour profilés aluminium

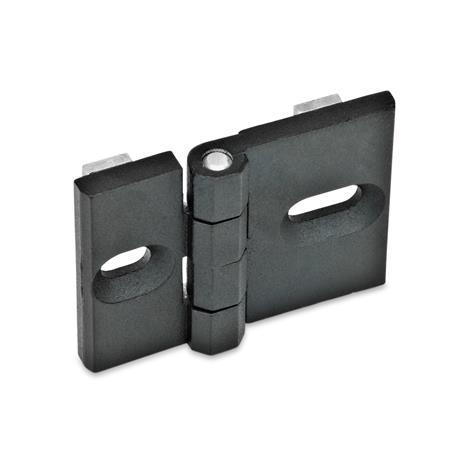

Charnières GN 161: zinc moulé sous pression, pour profilés aluminium
Accessoires-pour-systemes-de-profiles

Famille de produits Accessoires pour systèmes de profilés

Normelemente dieser Produktfamilie sind kompatibel mit Aluprofilen des i- und b-Baukastens, sowie mit den gängigsten Aluminium-Profilsystemen anderer Hersteller. Über Nutensteine bzw. Hammerkopfschrauben oder -muttern lassen sich die Ganter-Normelemente einfach in der Nut der Profile montieren.

Alle kompatiblen Produkte anzeigen
Liste des types de loquets Informations sur la capacité de charge des charnières en métal Caractéristiques de l'inox

Description du produit

Les charnières GN 161 ont été conçues pour les rails profilés disponibles dans le commerce.

Avec trois types de charnières seulement, 66 distances de rainure "n" différentes peuvent être obtenues. Pour ce faire, les supports de positionnement sont placés dans des évidements spécialement marqués dans les ailettes de charnière.

Les supports de positionnement rectangulaires (8x10 mm), deux pièces par ailette de charnière, empêchent tout défaut d'alignement. Ils supportent également le poids de la porte.

Des tasseaux spéciaux sont utilisés pour visser les charnières sur les rails profilés.

Spécifications

Ailettes de charnière
Zinc moulé sous pression
plastifié
noir, finition texturée

Goupille de charnière
Inox AISI 303

RoHS

Accessoire

Tasseaux GN 50b
Tasseaux GN 50i
Tasseaux pour rainure en T GN 51b

GN 161 Charnières, zinc moulé sous pression, pour profilés aluminium schéma
Masquer schéma technique
GN 161 Charnières, zinc moulé sous pression, pour profilés aluminium schéma

Options d'article/Tableau
Afficher/Masquer colonnes
l1bdh1h2l2l3l4
576,36126,55028,528,5
686,36126,55028,540
806,36126,5504040

Configuration et prix
l1
l1

Plage de pivotement
b402773e-1976-4dc9-b6a9-f1d55622b3aa

Page de pivotement/Instruction de montage et exemple d'application GN 161
60b20f94-9cdf-4d1e-9693-96fe9e781b51 b9b6e885-2ba1-4fd4-93f2-ecc8e9237401
46a1e844-7ffe-4866-9aa6-c563d19dc54f
Afficher/Masquer colonnes
GN 161-57
n
Distance entre
les rainures
m1
m2		GN 161-68
n
Distance entre
les rainures
m1
m2		GN 161-80
n
Distance entre
les rainures
m1
m2
3316,516,537,516,521422121
3416,517,53816,521,542,52121,5
3516,518,53916,522,543,52122,5
35,516,5194016,523,544,52123,5
36,516,52042,516,526472126
3517,517,54416,527,548,52127,5
3617,518,547,516,531522131
36,517,51938,517,5214321,521,5
37,517,5203917,521,54421,522,5
3718,518,54017,522,54521,523,5
37,518,5194117,523,547,521,526
38,518,52043,517,5264921,527,5
3819194517,527,552,521,531
39192048,517,5314522,522,5
40202039,518,5214622,523,5
---4018,521,548,522,526
---4118,522,55022,527,5
---4218,523,553,522,531
---44,518,5264723,523,5
---4618,527,549,523,526
---49,518,5315123,527,5
---40192154,523,531
---40,51921,5522626
---41,51922,553,52627,5
---42,51923,5572631
---4519265527,527,5
---46,51927,558,527,531
---501931623131
---412021---
---41,52021,5---
---43,52023,5---
---462026---
---47,52027,5---
---512031---

Pièce sélectionnée (Comment commander)

Total (net)
10,88 €
plus TVA 2,07 €
brute 12,95 €
En stock
incl. supplément matériel: 0,14 €
Le supplément matériel est déjà inclus dans le prix.
Poids: 0,107 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
83021000
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 € -> 10 % de réduction
à partir de 300,00 € -> 20 % de réduction
à partir de 400,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
