GN 161 Saranat Sinkkivalu, alumiinisille profiilikiskoille

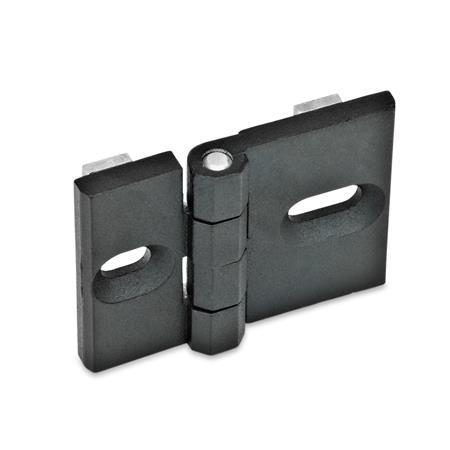

Saranat GN 161: Sinkkivalu, alumiinisille profiilikiskoille

Tuoteperhe Lisävarusteet profiilijärjestelmille

Normelemente dieser Produktfamilie sind kompatibel mit Aluprofilen des i- und b-Baukastens, sowie mit den gängigsten Aluminium-Profilsystemen anderer Hersteller. Über Nutensteine bzw. Hammerkopfschrauben oder -muttern lassen sich die Ganter-Normelemente einfach in der Nut der Profile montieren.

Alle kompatiblen Produkte anzeigen

Luettelo salpatyypeistä Metallisaranoiden kuormitusluokitus Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Saranat GN 161 on suunniteltu kaupallisesti saataville profiilikiskoille.

Vain kolmella erilaisella saranatyypillä voidaan toteuttaa 66 erilaista uraetäisyyttä “n”. Tämän toteuttamiseksi kohdistuselementit on asetettu erityisesti merkittyihin uriin sarananlehdissä.

Suorakulmaiset (8x10 mm) kohdistuselementit, kaksi jokaisessa sarananlehdessä, estävät kohdistusvirheet. Ne myös kannattelevat oven painoa.

Saranoiden ruuvaamiseen profiilikiskoille käytetään erityisiä T-muttereita.

Tekninen eritelmä

Saranan lehdet
muovipinnoitettu
musta, teksturoitu viimeistely

Saranatappi
Ruostumaton teräs AISI 303

RoHS

Lisävaruste

T-mutterit GN 50b
T-mutterit GN 50i
T-uramutterit GN 51b

GN 161 Saranat, sinkkivalu, alumiinisille profiilikiskoille luonnos

Piilota tekninen piirros

GN 161 Saranat, sinkkivalu, alumiinisille profiilikiskoille luonnos

Tuotevaihtoehdot / Taulukko

Näytä / piilota sarakkeet

l₁	b	d	h₁	h₂	l₂	l₃	l₄

57	6,3	6	12	6,5	50	28,5	28,5
68	6,3	6	12	6,5	50	28,5	40
80	6,3	6	12	6,5	50	40	40

Koonti ja hinta

l₁

57

68

80

Kääntöalue

Kääntöalue / Asennusesimerkki ja asennusesimerkki GN 161

60b20f94-9cdf-4d1e-9693-96fe9e781b51

b9b6e885-2ba1-4fd4-93f2-ecc8e9237401

46a1e844-7ffe-4866-9aa6-c563d19dc54f

Näytä / piilota sarakkeet

GN 161-57 n Uurteen etäisyys	m₁	m₂	GN 161-68 n Uurteen etäisyys	m₁	m₂	GN 161-80 n Uurteen etäisyys	m₁	m₂

33	16,5	16,5	37,5	16,5	21	42	21	21
34	16,5	17,5	38	16,5	21,5	42,5	21	21,5
35	16,5	18,5	39	16,5	22,5	43,5	21	22,5
35,5	16,5	19	40	16,5	23,5	44,5	21	23,5
36,5	16,5	20	42,5	16,5	26	47	21	26
35	17,5	17,5	44	16,5	27,5	48,5	21	27,5
36	17,5	18,5	47,5	16,5	31	52	21	31
36,5	17,5	19	38,5	17,5	21	43	21,5	21,5
37,5	17,5	20	39	17,5	21,5	44	21,5	22,5
37	18,5	18,5	40	17,5	22,5	45	21,5	23,5
37,5	18,5	19	41	17,5	23,5	47,5	21,5	26
38,5	18,5	20	43,5	17,5	26	49	21,5	27,5
38	19	19	45	17,5	27,5	52,5	21,5	31
39	19	20	48,5	17,5	31	45	22,5	22,5
40	20	20	39,5	18,5	21	46	22,5	23,5
-	-	-	40	18,5	21,5	48,5	22,5	26
-	-	-	41	18,5	22,5	50	22,5	27,5
-	-	-	42	18,5	23,5	53,5	22,5	31
-	-	-	44,5	18,5	26	47	23,5	23,5
-	-	-	46	18,5	27,5	49,5	23,5	26
-	-	-	49,5	18,5	31	51	23,5	27,5
-	-	-	40	19	21	54,5	23,5	31
-	-	-	40,5	19	21,5	52	26	26
-	-	-	41,5	19	22,5	53,5	26	27,5
-	-	-	42,5	19	23,5	57	26	31
-	-	-	45	19	26	55	27,5	27,5
-	-	-	46,5	19	27,5	58,5	27,5	31
-	-	-	50	19	31	62	31	31
-	-	-	41	20	21	-	-	-
-	-	-	41,5	20	21,5	-	-	-
-	-	-	43,5	20	23,5	-	-	-
-	-	-	46	20	26	-	-	-
-	-	-	47,5	20	27,5	-	-	-
-	-	-	51	20	31	-	-	-

Valittu osa (Tilausohjeet)

Osan numero

Yhteensä (netto)

10,88 €

plus ALV 2,07 €
brutto 12,95 €

Varastossa

sis. materiaaliveloituksen: 0,14 €

Materiaaliveloitus sisältyy jo hintaan.

Paino: 0,107 kg

Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0

RoHS: Kyllä

Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).

Tullitariffinumero

83021000

Huomioi määräalennukset.

Kokonaisarvo (netto) tilausta kohden:
alkaen 200,00 € -> 10 % alennus
alkaen 300,00 € -> 20 % alennus
alkaen 400,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €

Lukumäärä
