GN 159 Bisagras Plástico, para perfiles de aluminio

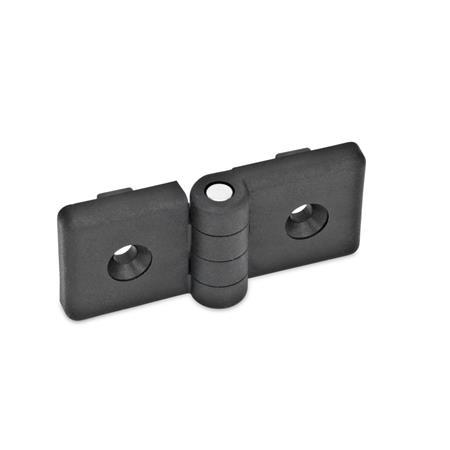

Bisagras GN 159: Plástico, para perfiles de aluminio

Original design
code: CFG. / CFG-ERS

Color: SW - negro, acabado mate
N.º de identificación: 1 - sin palanca de apriete de seguridad

Familia de productos Accesorios para sistemas de perfilería

Normelemente dieser Produktfamilie sind kompatibel mit Aluprofilen des i- und b-Baukastens, sowie mit den gängigsten Aluminium-Profilsystemen anderer Hersteller. Über Nutensteine bzw. Hammerkopfschrauben oder -muttern lassen sich die Ganter-Normelemente einfach in der Nut der Profile montieren.

Alle kompatiblen Produkte anzeigen

Listado de tipos de bisagras Características del plástico

Descripción del producto

Las bisagras GN 159 son adecuadas para una instalación sencilla en perfiles comerciales habituales para soportar el peso de una puerta utilizando los elementos de posicionamiento rectangulares incluidos. Estos simplemente se encajan en las cavidades de las hojas de la bisagra.

Especificación

Plástico (Poliamida PA)
- negro, acabado mateSW
- gris, acabado mateLG
- resistente a temperaturas de hasta 130 °C

Pasador
Acero, niquelado

Palanca de apriete de seguridad GN 604.2
- Plástico (poliamida PA)
- negro
- Arandela
  Acero zincado

RoHS

Accesorio

Placas de posicionamiento GN 50b
Placas de posicionamiento GN 50i
Tuercas de ranura en T GN 51b

GN 159 Bisagras, plástico, para perfiles de aluminio Esquema

Ocultar dibujo técnico

GN 159 Bisagras, plástico, para perfiles de aluminio Esquema

Opciones del artículo / Tabla

N.º de identificación

1	sin palanca de apriete de seguridad
2	con palanca de apriete de seguridad

Mostrar / ocultar columnas

l₁	m₁ Dimensión nominal	Dimensión real	m₂ Dimensión nominal	Dimensión real	d₁	d₂	h₁	h₂	h₃	h₄	l₂	l₃	l₄	para anchos de perfil s₁ - s₂

54	17	17,5	17	17,5	6,5	8	16	8	16	38	36	27	44	30 - 30
64	17	17,5	22	22,5	6,5	8	16	8	16	38	36	27	44	30 - 40
69	17	17,5	25	25	6,5	8	16	8	16	38	36	27	44	30 - 45
84	17	17,5	32	32,5	6,5	8	16	8	16	38	36	27	44	30 - 60
74	22	22,5	22	22,5	6,5	8	16	8	16	38	36	37	44	40 - 40
79	22	22,5	25	25	6,5	8	16	8	16	38	36	37	44	40 - 45
94	22	22,5	32	32,5	6,5	8	16	8	16	38	36	37	44	40 - 60
84	25	25	25	25	6,5	8	16	8	16	16	36	42	44	45 - 45
99	25	25	32	32,5	6,5	8	16	8	16	38	36	42	44	45 - 60
114	32	32,5	32	32,5	6,5	8	16	8	16	38	36	57	44	60 - 60

Estructura y precio

Elementos de posicionamiento

Skizze GN 159 Positionierelemente

Mostrar / ocultar columnas

Profile width	b Nut width	a

30	6	2
30	8	2
40 + 45	8	4
40 + 45	10	4
60	10	5
60	12	5

Los elementos de posicionamiento están acoplados en los correspondientes rebajes de la hoja de bisagra.

Ejemplo de aplicación

Artículo seleccionado (Cómo hacer un pedido)

Número de pieza

Total (neto)

6,06 €

más IVA 1,15 €
bruto 7,21 €

ELESA Code: 423911

Descripción: CFG.30/30 SH-6

Peso: 0,032 kg

Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0

RoHS: Sí

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).

Número del arancel aduanero

39263000

Tome nota de nuestros descuentos por cantidad.

Con un valor total (neto) por pedido:
desde 200,00 € -> 10 % descuento
desde 300,00 € -> 20 % descuento
desde 400,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €

Cantidad

Crear lista de proyectos

Guardar como favorito

Disponibilidad de existencias

154 unidades entregables en 1-2 días
5154 unidades entregables en 3-7 días
10154 unidades entregables en 5-9 días
Para pedidos de 10155 unidades o más, póngase en contacto con nosotros para informarse sobre el plazo de entrega.

Datos CAD

Otros formatos de datos

Acerca las descargas de datos CAD
