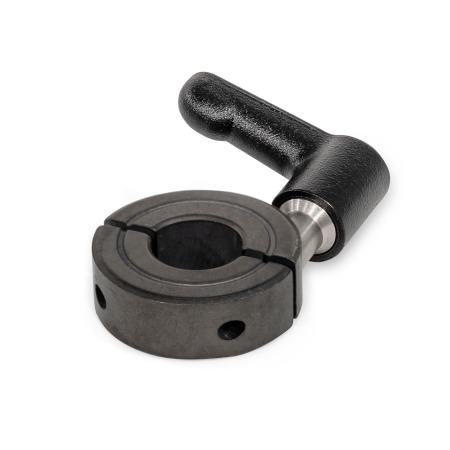

Halkaistut akselikaulukset GN 707.4

Materiaali: ST - Teräs

Tuoteperhe Ruostumaton teräs laatuluokka 1

Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.

Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:

Ruostumaton teräs laatuluokka 1

Ruostumaton teräs laatuluokka 2

Ruostumaton teräs laatuluokka 4

Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista

Näytä kaikki ruostumattomasta teräksestä valmistetut tuotteet

Ruuvilukitus PFB ISO-perustoleranssit Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Halkaistuja akselikauluksia GN 707.4 käytetään, kun aksiaalinen kiinnitys ei ole mahdollinen. Ne voidaan kiinnittää helposti ja nopeasti ilman työkaluja pienentämällä uran korkeutta säädettävällä lukitusvivulla. Tämän ansiosta niitä voidaan esimerkiksi käyttää päätyvasteena, jota on säädettävä usein.

Toimitetun kuusiokoloruuvin ruuvilukitus varmistaa, että asennuksen aikana säädetty uran korkeus pysyy samana myös, kun lukitusvipu vapautetaan.

Halkaistujen akselikaulusten mitat vastaavat puoliksi halkaistuja akselikauluksia GN 706.2 / GN 706.4. Kierre d₃ tuotekokoja d₁ = 16–36 varten on suunniteltu läpireikänä; kun taas tuotekokoja d₁ = 42 ja sitä suurempia kokoja varten se on suunniteltu pohjareikänä.

Tekninen eritelmä

Akselikaulus

TeräsST, sintrattu (Distaloy AB)
Musta, hapetettu höyryllä
Ruostumaton teräsNI AISL 316L
Sintrattu
AlumiiniAL, sorvattu
Hiottu

Kuusiokoloruuvi ISO 4762
Ruostumaton teräs AISI 304
Ruuvilukitus
Polyamidiosiopinnoite (PFB)
Sininen

Säädettävä lukitusvipu

Sinkkivalu
Jauhepinnoitettu
Musta, RAL 9005, teksturoitu viimeistely
Sisäke ja pidikeruuvi
Ruostumaton teräs AISI 303

RoHS

Lisävaruste

Vaimennusaluslevyt GN 7072.30

d₁	d₂ H10 ST, NI	AL	b ±0,2	d₃	d₄	l₁ ≈	l₂	s

16	B 4	B 5	-	-	9	M 3	13	26,5	22	2,1
20	B 6	-	B 6	-	9	M 3	13	29,5	22	2,1
22	B 8	-	B 8	-	9	M 3	13	29,5	22	2,1
26	B 10	-	B 10	-	11	M 4	13	31	22	2,1
30	B 12	-	B 12	-	11	M 4	13	37	30	2,1
32	B 14	-	B 14	-	11	M 4	13	37	30	2,1
36	B 15	B 16	B 15	B 16	13	M 5	13	38,5	30	2,1
42	B 18	B 20	B 18	B 20	15	M 5	13	41	30	3
48	B 22	B 25	B 22	B 25	15	M 5	13	43	45	3
55	B 28	B 30	B 28	B 30	15	M 6	13	45	45	3
60	B 32	B 35	B 32	B 35	15	M 6	13	46,5	45	4
65	B 40	-	B 40	-	15	M 6	13	47,5	45	4

d₁

d₂ H10
ST, NI

b ±0,2

d₃

d₄

l₁ ≈

l₂

B 4

B 5

M 3

26,5

2,1

B 6

M 3

29,5

2,1

B 8

M 3

29,5

2,1

B 10

M 4

2,1

B 12

M 4

2,1

B 14

M 4

2,1

B 15

B 16

B 15

B 16

M 5

38,5

2,1

B 18

B 20

B 18

B 20

M 5

B 22

B 25

B 22

B 25

M 5

B 28

B 30

B 28

B 30

M 6

B 32

B 35

B 32

B 35

M 6

46,5

B 40

M 6

47,5
