DIN 3017 T-pultti-letkunkiristimet Teräs / Ruostumaton teräs

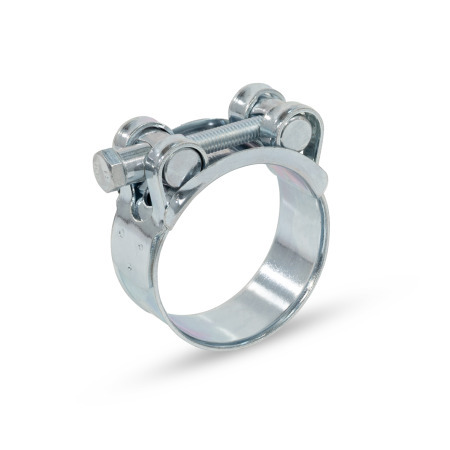

T-pultti-letkunkiristimet DIN 3017: Teräs / Ruostumaton teräs
Materiaali: W1 - Teräs
Ruostumaton-teraes-laatuluokka-2

Tuoteperhe Ruostumaton teräs laatuluokka 2

Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.

Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:

Edelstahl Güteklasse 1 Ruostumaton teräs laatuluokka 1

Edelstahl Güteklasse 2 Ruostumaton teräs laatuluokka 2

Edelstahl Güteklasse 4 Ruostumaton teräs laatuluokka 4

Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista
Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

T-pultti-letkukiristimet DIN 3017 kiinnittävät letkukokoonpanot letkun piikkeihin ja nippoihin. Kuusiopäinen ruuvi kytkee nauhan pidättelemät kiinnitystapit paikalleen ja lyhentää nauhan pituutta kiristämisen myötä. Tämä painuu elastiseen letkun materiaaliin ja ylläpitää tiukan tiivisteen myös korkeassa paineessa ja ehkäisee luotettavasti puristimen liukumisen paikoiltaan.

Kytkennän irtivetovoima ja vuototiiveys riippuvat merkittävästi letkun laadusta ja nipan geometriasta, ja niitä voidaan lisätä oikealla asennuksella. Tarvittaessa voidaan asentaa useita kiinnitystapeilla varustettuja letkunkiristimiä samansuuntaisesti samaan kiinnityspisteeseen.

Suositellut kiristysmomentit viittaavat letkunkiristimeen. Letkun materiaalista riippuen kiinnitystapilla varustettu letkunkiristin voidaan kiristää vain niin pitkälle kuin on mahdollista letkua vahingoittamatta.

Tekninen eritelmä

TeräsW1
Sinkitty, sinipassivoitu

Ruostumaton teräs AISI 304W4

RoHS

Tilauksesta

  • Kiinnityksen lisäalueet
  • Muut materiaalit
DIN 3017 T-pultti-letkunkiristin, teräs / ruostumaton teräs luonnos
Piilota tekninen piirros
DIN 3017 T-pultti-letkunkiristin, teräs / ruostumaton teräs luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

C1pyöreällä pultilla, yksiosainen
Näytä / piilota sarakkeet
d1
Nimellismitat
Kiinnitysalue Ø		bd2Pituus IsAvainväli A/FMaks. kiristysmomentti
Nm ≈
1917...1918M 5400,688
2220...2218M 5400,688
2523...2518M 5400,688
2826...2818M 5400,688
3129...3120M 6500,81010
3532...3520M 6500,81010
3936...3920M 6500,81010
4340...4320M 6500,81010
4744...4722M 7601,21012
5148...5122M 7601,21012
5552...5522M 7601,21012
5956...5922M 7601,21012
6360...6322M 7601,21012
6764...6722M 7601,21012
7368...7324M 8751,51313
7974...7924M 8751,51313
8580...8524M 8751,51313
9186...9124M 8751,51313
9792...9724M 8751,51313
10398...10324M 8751,51313
112104...11224M 8851,51313
121113...12124M 8851,51313
130122...13024M 8851,51313

Koonti ja hinta
Tyyppi

Läpimitta d1
Nauhan leveys b
Materiaali


Eritelmät

Tyyppi

Läpimitta d1
Nauhan leveys b
Materiaali


Valittu osa (Tilausohjeet)

Yhteensä (netto)
2,33 €
plus ALV 0,44 €
brutto 2,77 €
Paino: 0,036 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
73269098
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 200,00 € -> 10 % alennus
alkaen 300,00 € -> 20 % alennus
alkaen 400,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Crear lista de proyectos
Tallenna suosikkina
Suosittele tuotetta

Varastotilanne

  • 70 kpl toimitettavissa 1-2 päivässä
  • Jos tilaat vähintään 71 kpl, ota meihin yhteyttä toimitusajan osalta.
