Produktfamilie Edelstahl-Güteklasse 2
Das Ganter-Produktsortiment enthält zahlreiche Normelemente, die aus hochlegierten, nichtrostenden Edelstählen hergestellt sind. Deren einzigartige Eigenschaften führen zu einer breiten Anwendung in vielen Industriezweigen. Hauptgrund dafür ist die Rost- und Korrosionsbeständigkeit der Werkstoffe und die damit einhergehende Wertstabilität und Haltbarkeit von Anlagen und Einrichtungen.
Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:
Güteklasse 1, normale Qualität
Güteklasse 2, hohe Qualität
Güteklasse 4, höchste QualitätDetaillierte Infos zu den Edelstahl-Güteklassen anzeigen
Alle Edelstahl-Produkte anzeigen
Produktbeschreibung

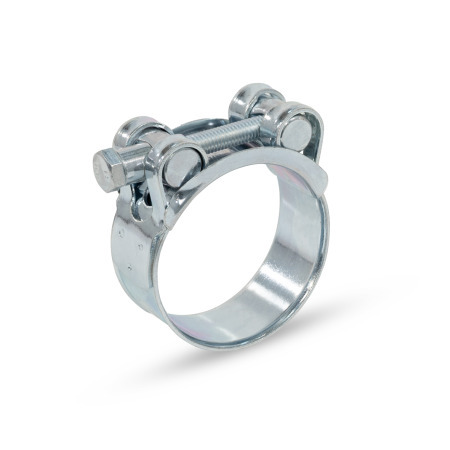

Gelenkbolzenschellen DIN 3017 befestigen Schlauchleitungen auf Schlauchtüllen und Schlauchnippeln. Die Sechskantschraube greift in die vom Band eingefassten Gelenkbolzen ein und verkürzt beim Anziehen die Bandlänge. Dadurch wird das elastische Schlauchmaterial so angepresst, dass die Verbindung auch bei höheren Drücken dicht und zuverlässig gegen Abrutschen gesichert ist.
Abzugskraft und Dichtheit der Verbindung hängen maßgeblich von der Beschaffenheit des Schlauchs und der Geometrie des Nippels ab und werden durch eine lagerichtige Montage begünstigt. Bei Bedarf können mehrere Gelenkbolzenschellen an einer Klemmstelle parallel montiert werden.
Das empfohlene Anzugsdrehmoment bezieht sich auf die Schlauchschelle. Abhängig vom Schlauchwerkstoff sollte die Gelenkbolzenschelle nur so stark angezogen werden, dass der Schlauch nicht beschädigt wird.
Ausführung
StahlW1
verzinkt, blau passiviert
Edelstahl 1.4301W4
RoHS
Auf Anfrage
- weitere Klemmbereiche
- andere Werkstoffe
